Izvedba
Material
- Ohišje ročaja: S steklenimi vlakni ojačan termoplast, poliamid (PA), certifikat UL-94 V0, samougasljiv, črna, mat.
- Sprednji zaključni pokrovček: S steklenimi vlakni ojačan termoplast, poliamid (PA), certifikat UL-94 V0, samougasljiv, črna.
- Pritisni gumb: Umetna masa (poliamid, PA), svetlo modra.
Microswitch with button
Štirje električni kontakti s počasnim delovanjem, 2 NO + 2 NC, z dvojno prekinitvijo, npr. oblikovani (glejte IEC EN 60947-5-1).
Positive opening in compliance with IEC EN 60947-5-1 annex K: the separation of the electrical contacts is the direct result of an actuator action on which an action force is applied by means of non elastic elements, that is to say not dependant on, for example, spring-like elements.
The contact elements guarantee a self-cleaning action of the silver pastes.
Standardne izvedbe
Brass bushings, M6 threaded blind holes for rear mounting.
M12x1, 8-polni vtični priključek iz umetne mase, priklop zadaj.
- M.2000-SWM-2NC-2NO-C: 2 odpiralna kontakta (NC) + 2 odpiralna kontakta (NO).
8-polni kabel UL: AWG22 RAL9005 PVC UL, v slogu AWM 1569/2517, priključek spodaj, upogibni radij kabla > 70 mm
- M.2000-SWM-2NC-2NO-F2.5: 2 odpiralna kontakta (NC) + 2 odpiralna kontakta (NO), dolžina kabla 2,5 m.
- M.2000-SWM-2NC-2NO-F5: 2 odpiralna kontakta (NC) + 2 odpiralna kontakta (NO), dolžina kabla 5 m.
Zaščitni razred IP
IP67 and IP69K protection class, see Table EN 60529.
| Mechanical features | Električne lastnosti |
|---|
| Type of contacts: Ag 999 | Thermic power lth | Cable 4 A |
| Connector 2.5 A |
| Insulation nominal UI voltage | Cable: 250 Vac |
| Maximum operating frequency: 3600 cycles/hour * | Connector: 30 Vac/Vdc |
| Short circuit protection: 4A 500V gG | Resistance between contacts: 25 mΩ |
|
| Mechanical life-span: 10 million * | Category of use (cable) |
| le/AC-15 ** | 24V-50/60 Hz | 4A |
| 240V-50/60 Hz | 3A |
| le/DC-13 * | 24V-d.c. | 2A |
| 240V-d.c. | 0.4A |
| Key action force: 30N | Category of use (connector) |
|
| Cable bending radius > 70 mm | le/DC-13 (according to IEC 60947-5-1) | 24V-d.c. | 2A |
| B10D: 20 million manoeuvres | Pollution degree: 3 |
* according to standard EN 60947-5-1
** according to standard EN 60945-5-1
Opomba
Funkcije in uporabe

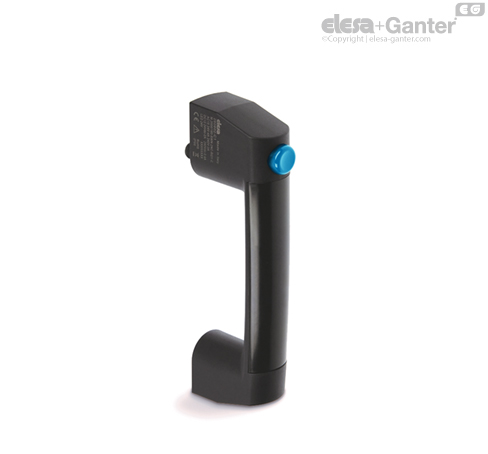

The M.2000-SWM handle is an ideal combination of ergonomics, functionality, and compactness.
Poleg funkcije ročaja je v enem izdelku združena funkcija stikalne omarice z odpiralnimi ali zapiralnimi kontakti.
Mogoče ga je integrirati v varnostni sistem ali ga preprosto uporabiti kot krmilno napravo za upravljanje električnih naprav.
Staff protection: the action NC (normally closed) switch ensures correct interruption of the circuit.

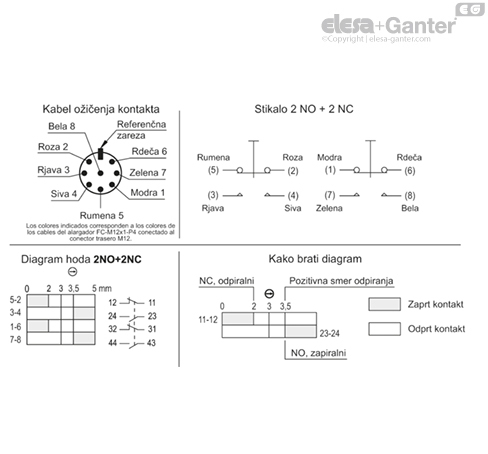

V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 1.
Tehnički podatki
Natezna obremenitev in udarna trdnost: vrednosti F1, F2, L1 in L2, navedene v tabeli, so rezultat preskusov lomljenja v pogojih, prikazanih na sliki, pri temperaturi okolice.
CE Declaration of Conformity
The object of the above declaration described above is in conformity with the relevant European Union harmonisation legislation:
- 2014/35/EU Low-voltage directive
- 2014/30/EU (EMC) Electromagnetic Compatibility Directive
- 2011/65/EU (RoHS) Restriction of the use of certain hazardous substances in electrical and electronic equipment
Harmonised standards and references to other technical specifications used in relation to which conformity is declared: EN 60947-5-1:2017
Dodatki
Dodatna oprema na zahtevo
FC-M12x1: Priključni kabli z 8-nožičnim priključkom M12x1.
Other executions
Posebne verzije na zahtev
- Quick release electrical contact.
- Ročaj brez IP69K, z zmanjšano aktivacijsko silo (15 N). Za naročilo kodi dodajte pripono -N15 in opis želene standardne izvedbe.
Druge standardne izvedbe
M.2000: posamični ročaji brez stikal.
M.2000-LD: ročaji z LED-prikazom.
M.2000-SWM-LD: ročaji z monostabilno stikalno funkcijo in LED-prikazom.
