GN 215

Zaskočna ročica

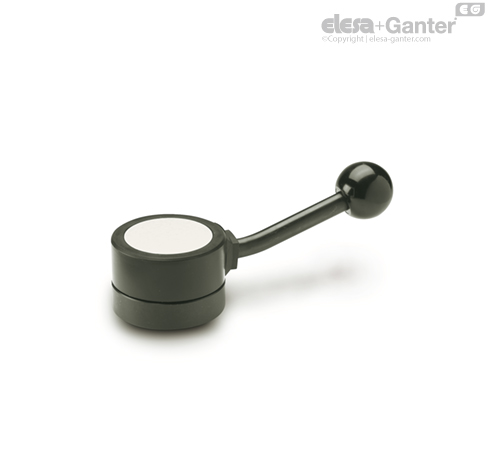

Z zaskočnimi ročicami GN 215 je mogoče gredi prestaviti na določen kot in jih blokirati na njem. Za prestavitev se zaskočna ročica dvigne iz zaskočne zareze proti sili vzmeti (enoročno upravljanje).

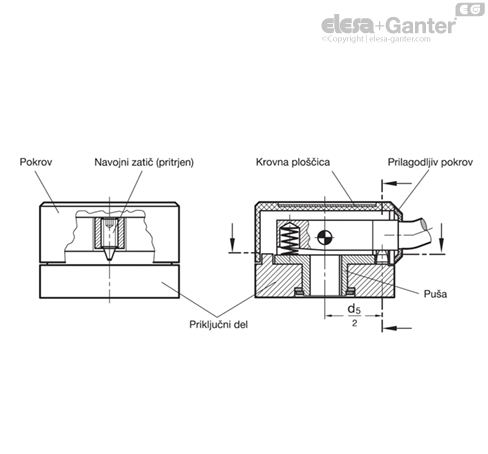

Omejitev kota vrtenja se doseže z dvema omejilnima zatičema (glejte skico).

Puša je z gredjo povezana z moznikom/utorom pesta.

Montažni del je fiksen in na ohišje stroja pritrjen z dvema vijakoma (M5).

Vzvod ročice z zaskočnim zatičem vzpostavlja povezavo med fiksnim montažnim delom in gredjo.

Zaskočne zareze so pred odrezki in podobnim zaščitene s pokrovom. Pokrov se vtisne ročno, pri čemer se elastični segmenti zaskočijo v vdolbino; za demontažo ga je mogoče dvigniti s ploskim izvijačem.

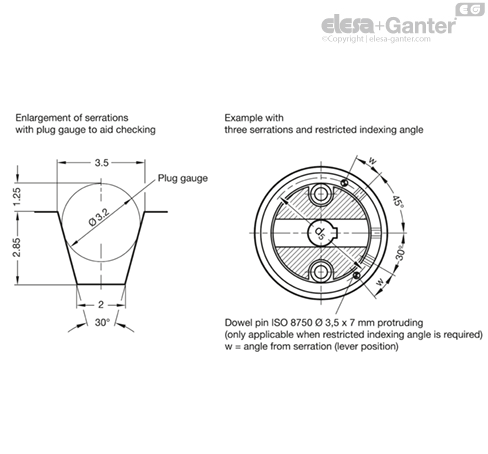

Serijsko je predviden klinast zaskočni zatič. S tem je zagotovljena blokada brez prostega hoda, hkrati pa je olajšana aktivacija in deaktivacija zaskočnega mehanizma.

Če blokada brez prostega hoda ni potrebna, je mogoče uporabiti tudi cilindrični zatič (izdelan iz navojnega zatiča DIN 915-M6x14). Zaskočna zareza je nato izvedena pravokotno ali pa se zatič zaskoči v cilindrično izvrtino. V tem primeru mora biti premer izvrtine tako velik, da zaskočni zatič pri deaktivaciji blokade ni oviran (radij vrtenja!).

Najmanjši kot prestavljanja pri serijskih zaskočnih zarezah:

11º pri velikosti 54

9º pri velikosti 60

Manjše kote prestavljanja je mogoče doseči z ustreznim posebnimi izvedbami zatičev in zaskočnih zarez.
