Informacije

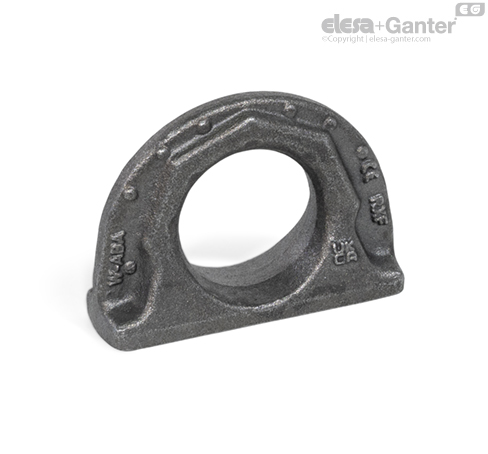

Dvižne točke GN 589 so namenjene pritrjevanju vrvi in opreme za pritrjevanje, odlikuje pa jih posebej nizka konstrukcijska višina. Privarjene so na primer na nosilne elemente za ravnanje z bremeni ali neposredno na breme in lahko absorbirajo obremenitve v vseh smereh.

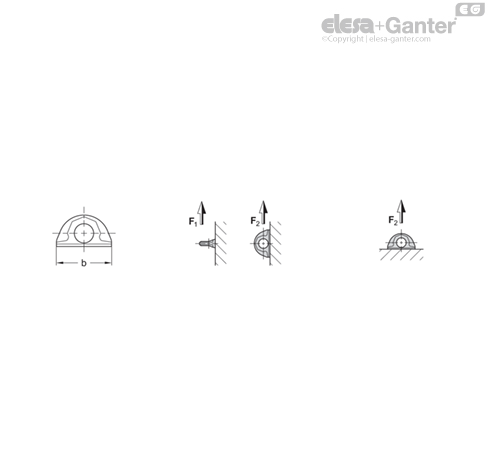

Nazivna nosilnost, navedena v tabeli, je jasno čitljiva na dvižni točki. Velja za najneugodnejši primer navedenih vrst obremenitve.
Dvižne točke GN 589 / GN 589.5 so skladne z Direktivo o strojih 2006/42/ES.
Dovoljena uporaba / življenjska doba / varnostna navodila

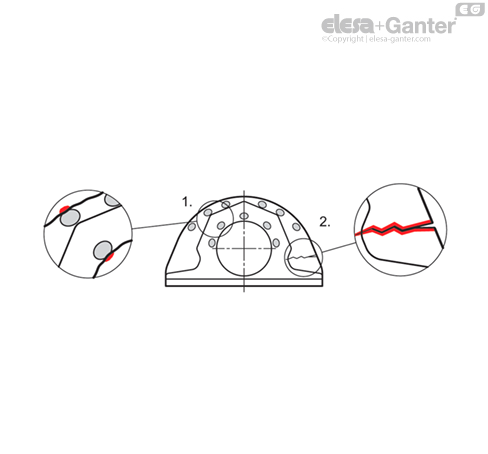

1. Z oznakami obrabe lahko preverite obrabo dvižne točke. Ko ti sovpadajo z zunanjim obrisom ali obrisom izvrtine, je dosežen konec življenjske dobe dvižne točke, kar se imenuje tudi konec dovoljene uporabe.
2. Če je dvižna točka upognjena, poškodovana ali razpokana, nadaljnja uporaba ni več varna, zato jo je treba preprečiti.
V obeh primerih je treba dvižno točko zamenjati.

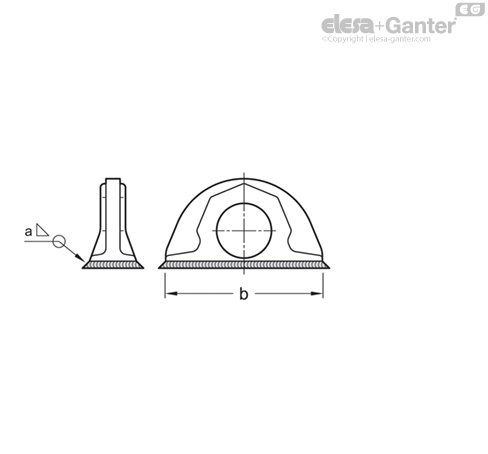

Navodila za pritrjevanje / varjenje
| b | a Velikost kotnega zvara |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
| 172 | 7 |
| 228 | 8 |
Varjenje mora opraviti certificiran varilec v skladu s standardom EN 287-1. Navedene vrednosti obremenitve veljajo za delovno temperaturo od -40 °C do +200 °C. Podatki o nosilnosti pri višjih temperaturah so na voljo na zahtevo.
Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Ta so priložena izdelku oziroma so na voljo v digitalni obliki na strani izdelka na spletnem mestu elesa-ganter.si.
