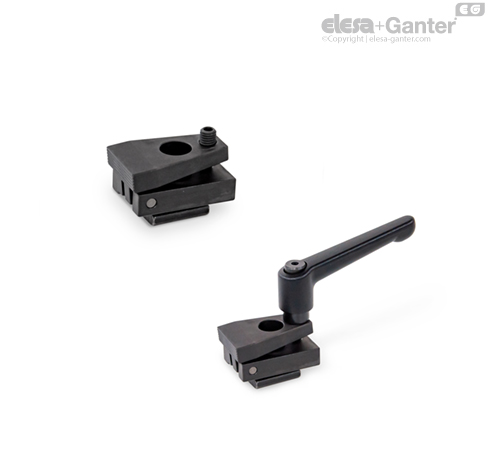

With side clamps GN 9190.1, workpieces are clamped with a pivoted clamping jaw. Vpenjalna sila pri tem deluje od strani in od zgoraj z učinkom vleka navzdol na obdelovanec in ga vpne do naslonov in naležne površine.
The clamping stroke of the clamping jaw results from the screw-in depth of the clamping thread d4. When the set screw is released, the clamping jaw is returned by spring force. Nizka skupna višina stranskih vpenjalnikov v mnogih primerih omogoča obdelavo celotne površine obdelovanca.
Stranski vpenjalniki se lahko na primer privijejo neposredno v ploščo priprave ali pa se s T-utori pritrdijo na strojne mize. Poleg tega jih je mogoče z naležnimi letvami namestiti v poljuben položaj čez T-utor GN 9190.3, ki so na voljo kot dodatna oprema.
