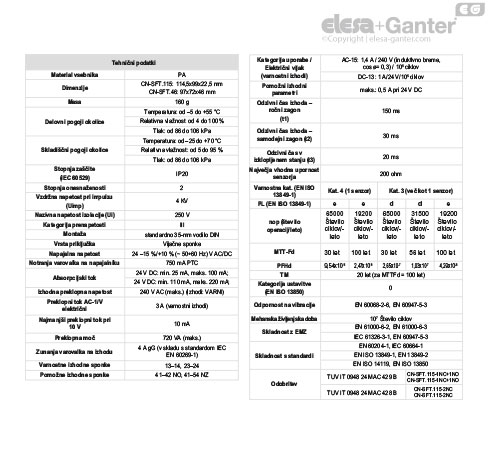

Main specifications
Material
Termoplast (poliamid, PA), siva.
Standardne izvedbe

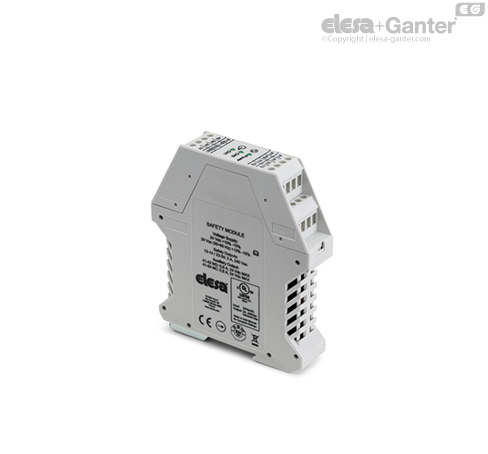

Varnostna krmilna enota za kategoriji 3 in 4.
- CN-SFT.115: standardne dimenzije.
- CN-SFT.46: majhne dimenzije.
Kontaktni blok v standardni različici:
- NO-NC: 1 normalno odprt kontakt (NO) + 1 normalno zaprt kontakt (NZ).
- NC-NC: 2 normalno zaprta kontakta (NZ).
General information
Funkcije in uporabe
CN-SFT se lahko uporablja skupaj z naslednjimi izdelki Elesa:

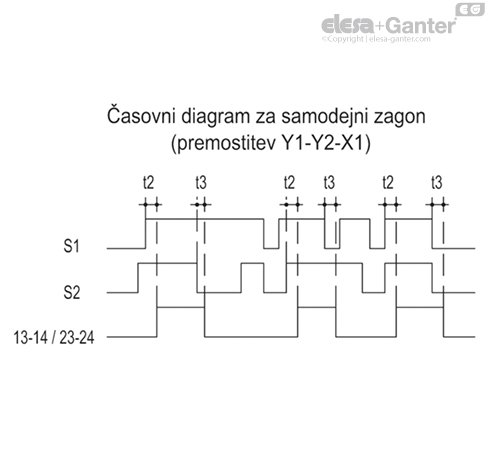

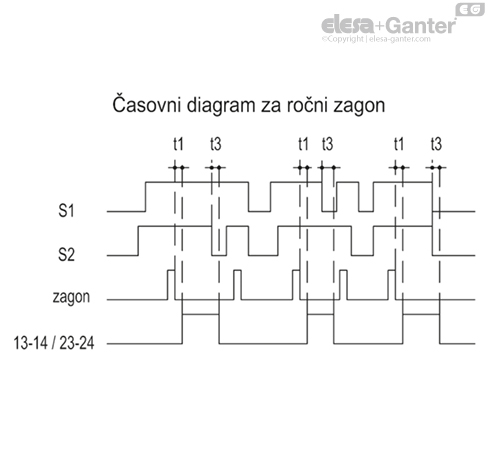

Varnostna krmilna enota CN-SFT lahko spremlja stanje dveh kontaktov (magnetni varnostni senzorji, gumbi za izklop v sili, mehanska varnostna stikala, varnostne blokade za mobilne zaščitne naprave): izhod se aktivira s pritiskom in sprostitvijo gumba START (ponastavitev) samo, če je normalno odprti kontakt (NO) odprt in normalno zaprti (NZ) zaprt (različica NO-NZ) ali samo, če sta oba normalno zaprta kontakta (NZ) zaprta (različica NZ-NZ).
Že preklop enega samega vhodnega kontakta povzroči varno stanje, saj se varnostni izhodi preklopijo v odprto stanje in jih ni mogoče ponovno zapreti niti po ponovnem preklopu kontakta in pritisku gumba START (ponastavitev).
| Preglednica LED |
|---|
| Delovanje | LED | Barva | Stanje |
| Električno napajanje | PWR | Zelena | on |
| Izhodi 13–14 in 23–24: ODPRTI | CH1 - CH2 | Zelena – Zelena | off - off |
| Izhodi 41–42: ODPRTA |
| Izhodi 41–54: ZAPRTI |
| Izhodi 13–14 in 23–24: ZAPRTI | CH1 - CH2 | Zelena – Zelena | on - on |
| Izhodi 41–42: ZAPRTA |
| Izhodi 41-54: ODPRTI |
Električni priključki

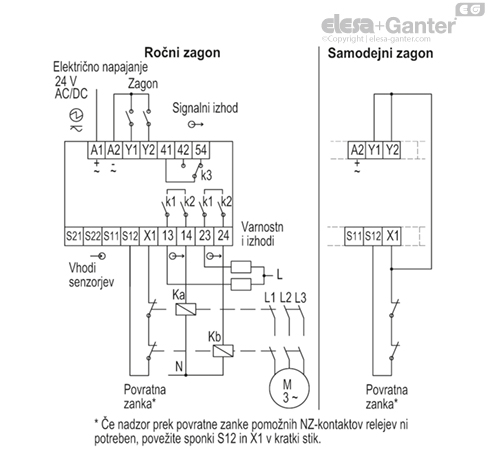

Model CN-SFT.115-2NC in model CN-SFT.46-2NC
OPOMBA: Normalno zaprt kontakt, ko je zaščitna naprava zaprta, je vhod NZ.

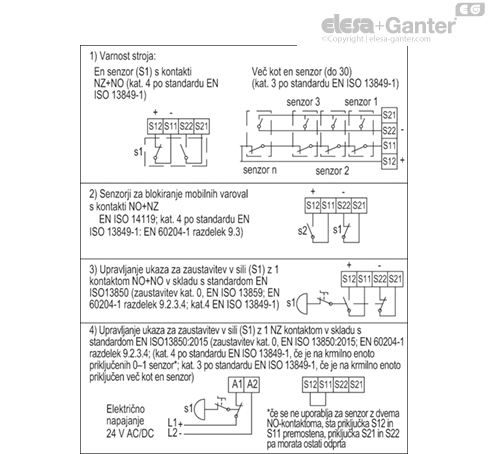

Model CN-SFT.115-1NC+1NO in model CN-SFT.46-1NC+1NO
OPOMBA: Normalno zaprt kontakt, ko je zaščitna naprava zaprta, je vhod NZ. Normalno odprt kontakt, ko so vrata zaprta, je vhod NO..
