MPI-R10-RF

Magnetni merilni sistem

Funkcije in uporabe

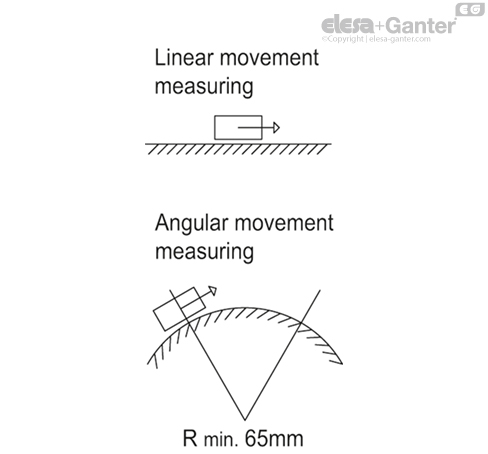

Merilni sistem MPI-R10-RF, povezan z določenim senzorjem FC-MPI, v kombinaciji z magnetnim trakom M-BAND-10, je celovit sistem za merjenje linearnega in kotnega premika (z najmanjšim polmerom 65 mm).

Odlikuje ga izredno enostavna montaža, omogoča natančno poravnavo in pozicioniranje, kar skrajša čas in postopke strojne obdelave na minimum.

• Najlažja montaža in demontaža naprave s plošče zaradi sistema z zadrževalnim krilcem (ELESA PATENT).

• 7-mestni LCD-zaslon z višino 12 mm in posebnimi znaki.

• Programiranje s 4 večfunkcijskimi tipkami.

• Vrednosti so prikazane v milimetrih, palcih ali kotnih stopinjah.

• Prikaz absolutnega ali inkrementalnega načina.

• Do 10 programirljivih vrednosti odmika.

• Shranjevanje in prikaz 32 ciljnih položajev.

• Notranja litijeva baterija z dolgo življenjsko dobo.

• Med zamenjavo baterije se pomnilnik ne izbriše.

• Ohišje za priključek FC-MPI s sistemom za vskočno montažo za enostavno vstavljanje in odstranjevanje.

Za dodatne informacije preberite »Navodila za uporabo«.



(1) Hitrost odčitavanja vpliva na življenjsko dobo baterije.

(2) Ločljivost: najmanjša sprememba dolžine, ki jo sistem lahko prikaže.

(3) Točnost: največje odstopanje vrednosti, ki jo izmeri sistem, od dejanske vrednosti.

(4) Ponovljivost: stopnja ujemanja med serijami meritev istega vzorca, ko so posamezne meritve opravljene ob nespremenjenih merilnih pogojih.

Sistem za hitro pozicioniranje

Merilni sistem MPI-R10-RF je prek radijskih frekvenc (RF) povezan s krmilno enoto UC-RF in predstavlja brezžični sistem za hitro pozicioniranje delov stroja ali večosne meritve (slika 4).

Brezžična povezava omogoča:

• odčitavanje trenutnega položaja,

• nastavitev ciljnega položaja,

• konfiguracijo vseh obratovalnih parametrov.

Omrežje radiofrekvenčnega sistema omogoča, da različni stroji delujejo v istem prostoru brez težav z medsebojnimi motnjami.

Ta sistem je še posebej primeren za uporabe, ki zahtevajo pogoste spremembe formata, saj omogoča pravilno prilagoditev ciljnega/tekočega položaja delov stroja in predstavlja tudi varnostni sistem. Tudi če en sam merilni sistem MPI-R10 ni postavljen v ciljni položaj, PLC ne dovoli začetka proizvodnega cikla stroja, kar prepreči težave v proizvodnji.

Namestitev sistema je hitra in enostavna, saj ne zahteva uporabe povezovalnih kablov med krmilno enoto in kazalniki.

Dodatne tehnične informacije so na voljo v »Navodila za uporabo«.



Magnetni senzor s kablom

FC-MPI je treba naročiti posebej.

Dodatna oprema na zahtevo

Magnetni trak M-BAND-10.

Posebne verzije na zahtev

Prikaz posebne plošče je lahko opremljen s prilagojenimi grafičnimi simboli, oznakami ali napisi.

Navodila za sestavljanje

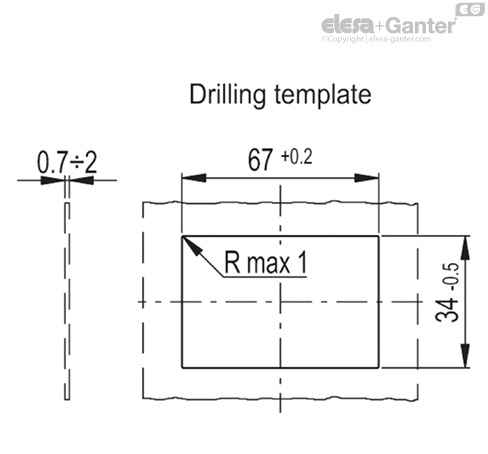

• Ploščo (debeline 0,7 ÷ 2 mm) navrtajte v skladu z merami predloge.

• Pred namestitvijo ohišja odstranite vse ostružke, nastale pri vrtanju.

• Spodnji del ohišja namestite v ohišje in pritisnite, dokler se ne zaskoči (slika 1).





Navodila za zamenjavo baterije

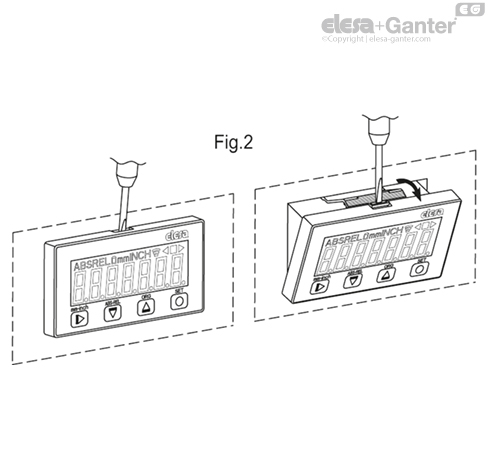

• Odstranite kazalnik z ležišča in s pritiskom na zadrževalno krilce s pomočjo ploskega izvijača pritisnite zadrževalno krilce, da se kazalnik ustavi (slika 2).

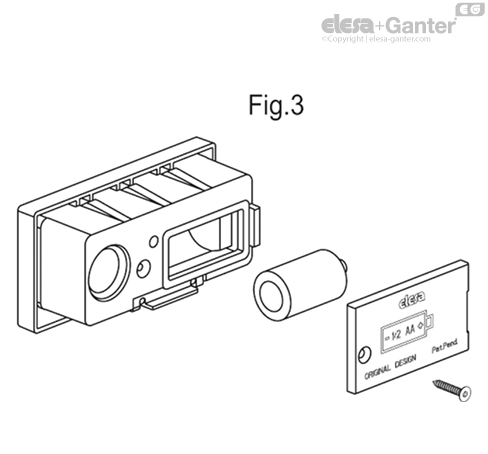

• Odvijte samorezni vijak iz plemenitega jekla AISI 304 s šestrobim nastavkom TORX^®* T06 in odstranite zapiralno ploščo (Slika 3).

• Zamenjajte baterijo in pazite, da ne zamenjate polaritete (glejte položaj, označen na pokrovu).

• Če baterijo zamenjate v 10 sekundah (trajanje napajanja iz rezervne baterije), se izognete izgubi konfiguracijskih parametrov.





_{* Registrirana blagovna znamka podjetja TEXTRON INC.}

Združljivost

Magnetni merilni sistem različice »-W2« je združljiv izključno z magnetnim merilnim sistemom in krmilno enoto iste različice »-W2«.
