Informacije
Obročni vijaki GN 581.5 imajo vrtljiv ležaj; s tem je mogoče nastaviti smer sile in preprečiti nenamerno odvijanje ali prekomerno privijanje (kot je to mogoče pri obročnih vijakih DIN 580). Ti obročni vijaki zagotavljajo visoko nosilnost s preverjeno varnostjo (varnostni faktor 4) v vseh smereh obremenitve.

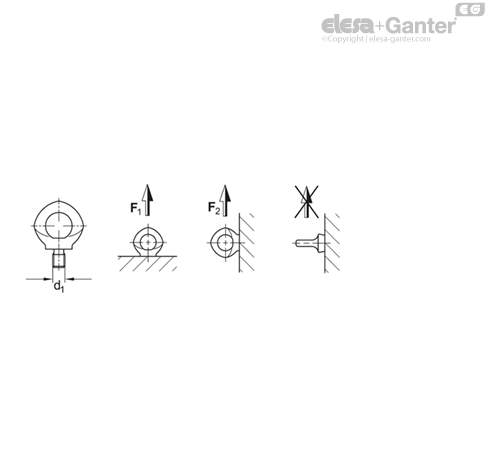

The rated load carrying capacity listed in the above table is clearly marked on the ring. It applies to the most unfavourable load application of the load types listed opposite.
Obročni vijaki GN 581.5 ustrezajo Direktivi o strojih 2006/42/ES in imajo oznako preverjanja BG.
Integrirani RFID-transponder služi edinstvenemu označevanju in identifikaciji pritrdilne točke, npr. pri predpisanem rednem preverjanju.
Vijak imbus je zaščiten pred izgubo.
Varnostni napotki
Navedbe v [...] se nanašajo na nosilnosst ustreznega obročnega vijaka DIN 580. If such a value is not indicated the use of the lifting eye bolts DIN 580 is not permitted!
Privojna površina obročnih vijakov GN 581.5 mora biti ravna in pravokotna na navojno izvrtino, poglobitev pa mora biti ≤ nazivnega premera navoja.
Screwed in, the collar of the screw must make firm contact (do not use washers) and the eye bolt must rotate freely by 360°.
Pred obremenitvijo je treba obročasti vijak zavrteti v smeri sile. Obročasti vijak ni primeren za pogosto vrtenje pod obremenitvijo.
Navedene vrednosti obremenitve veljajo za najmanjšo dolžino vijaka 1,5 × nazivni premer navoja v plemenitem jeklu z najmanjšo natezno trdnostjo 37 kp/mm2, pri temperaturi okolice od –40 °C do +280 °C. Load-bearing capacity under different conditions upon request.
Dodatne smernice za uporabo so na voljo v navodilih, ki so priložena vsakemu obročnemu vijaku.
