GN 120.4

Elektromehanski zaporni sistemi

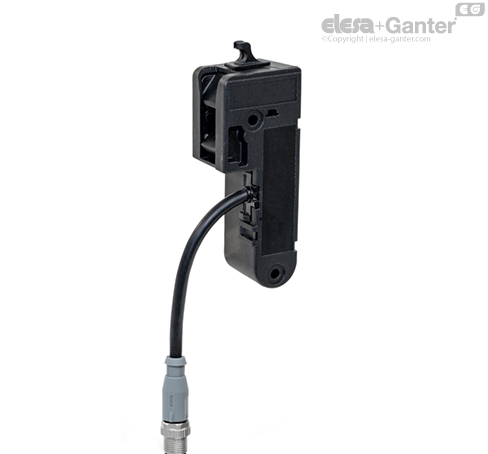

Elektromehanski zaporni sistemi GN 120.4 se uporabljajo skupaj z zapahi GN 115 ali GN 515. V zaprtem položaju je zapah blokiran z zaporo zapaha oziroma odklenjen z električnim vhodnim signalom. Poleg tega se preveri prisotnost zapaha v zaprtem položaju, kar se odda kot signal.

Zaporni sistem se lahko uporablja za ključavnice z levim ali desnim zapiranjem in poveča odmik zapaha A za 8 mm. Obstoječe konstrukcije je mogoče prilagoditi z minimalnim trudom. Poleg tega elektromehanski zaporni sistem ni viden od zunaj.

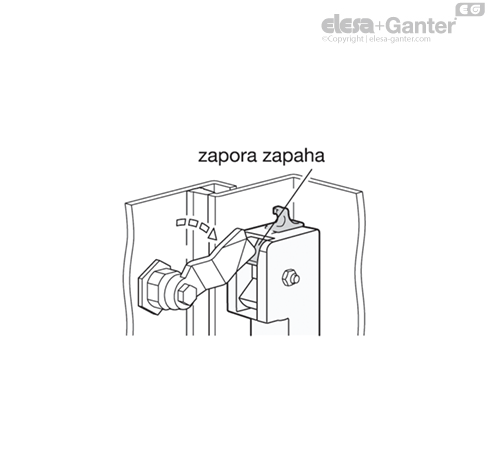

Ko se zapah z vrtenjem, omejenim na 90°, premakne v zaprti položaj, se zapora zapaha elektromehanskega jezička pod napetostjo vzmeti pomakne naprej in prepreči ponovno odpiranje zapornega mehanizma.

V zaprtem položaju se prisotnost zapaha zazna prek preverjanja zapaha in se na izhodu preverjanja zapahu (nožica 4) odda kot visok signal, če je prisotna povezava tudi med dodatnima kontaktoma nožic 5 in 6. To je mogoče izvesti npr. kot preprost žični most ali s poizvedbo o položaju vrat.

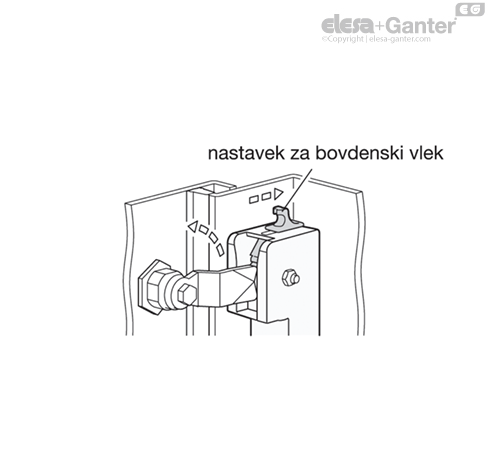

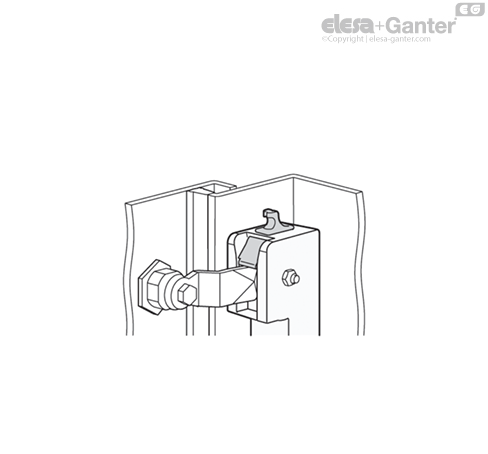

Za sprostitev zapornega mehanizma se na krmilni vhod nožice 4 dovede visok signal, s čimer se zapora zapaha elektromehansko umakne. V primeru izpada električne energije ali okvare je mogoče zaporo zapaha umakniti z ročnim zasilnim odklepanjem. Mehanizem za zasilno odklepanje ima pritrdilno točko za bovdenski vlek.

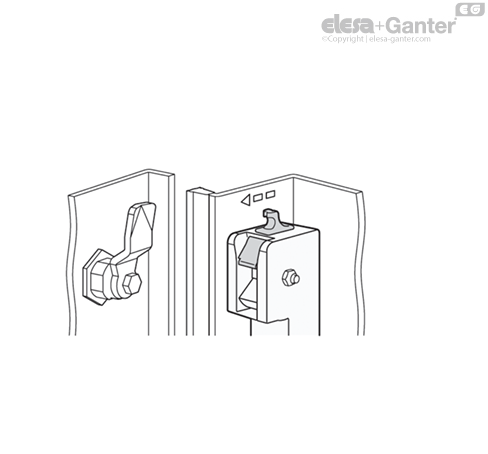

Ko na nožici 4 krmilnega vhoda ni več visokega signala, elektromehanski mehanizem sprosti zaporo zapaha, zato se ta vrne v izhodiščni položaj.

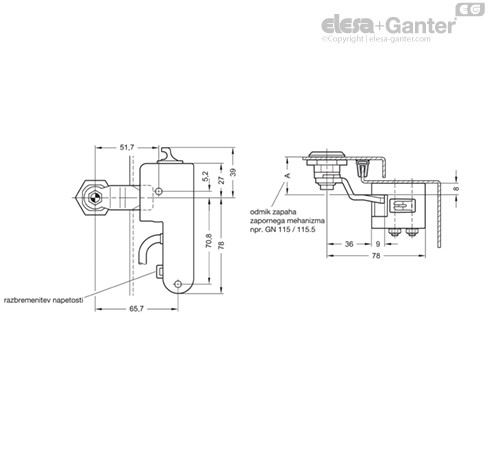

Po namestitvi lahko priključni kabel po potrebi dodatno pritrdite na razbremenilnik napetosti s kabelsko vezico. Elektromehanski zaporni sistem GN 120.4 je mogoče z minimalnim trudom dograditi v obstoječe konstrukcije. Zasnova elektromehanskega zapornega sistema zahteva le povečanje odmika zapaha A zapornega mehanizma za 8 mm. Ustrezni zapahi so dobavljivi za vse običajne odmike zapahov.

Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Ta so priložena izdelku oziroma so na voljo v digitalni obliki na strani izdelka na spletnem mestu elesa-ganter.si.

Montažo in zagon elektromehanskega zapornega sistema morajo izvesti usposobljeni strokovnjaki v skladu z informacijami v navodilih za uporabo ter nacionalnimi in mednarodnimi predpisi in veljavnimi standardi.

Podjetje Elesa+Ganter ne prevzema nobene pravne odgovornosti za manjkajoče ali napačne podatke in za kakršne koli posledice, ki iz tega izhajajo.
