Glavne specifikacije
Material

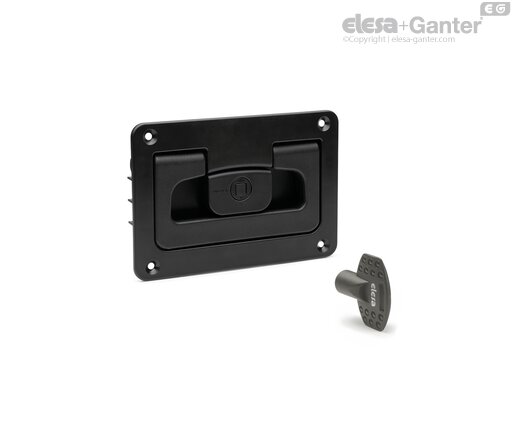

Ohišje s prehodnimi izvrtinami za vijake z ravno vgreznjeno glavo in ročaj; izdelano iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, črne RAL 9005 (C9) ali sive RAL 7040 (C33) barve, mat obdelava.
Ključ iz tehnopolimera na osnovi poliamida (PA), sivo-črne barve.
Vrtljivi zatič in povratne vzmeti
Zatič in vzmeti iz plemenitega jekla
Mehanizem za zaklepanje ročaja
S steklenimi vlakni ojačan tehnopolimer na osnovi poliamida (PA), črne ali sive barve.
Vzmet in vijaki iz plemenitega jekla.
Električna ključavnica ploščnega tipa (QE), kvadratni utor (Q).
Splošne informacije
Funkcije in uporabe
Izdelek je zasnovan tako, da preprečuje nenamerno odpiranje ročaja v situacijah, ko bi lahko predstavljal oviro, na primer pri montaži na tla.
Kvadratni utor za ključ ima poravnan zaščitni pokrovček, ki preprečuje nabiranje umazanije ali tekočin.
Tehnični podatki
Vrednosti upornosti za dvigovanje (F1), natezno silo (F2) in kompresijo (F3) so bile izmerjene med trajno deformacijo z uporabo namenske dinamometrične naprave, pod prikazanimi preskusnimi pogoji in pri sobni temperaturi.
Navodila za uporabo
Navodila za uporabo

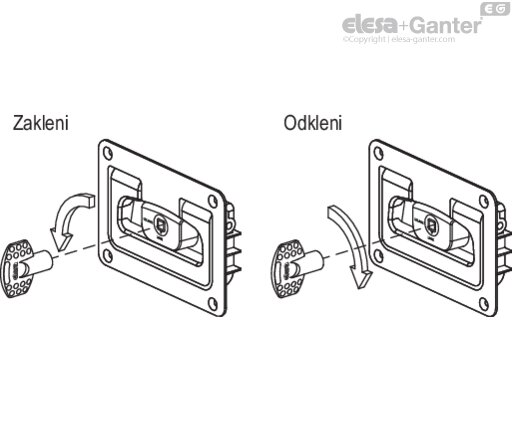

Zaklepanje: ko je ročaj v zaprtem položaju, vstavite ključ v predvideno režo, rahlo pritisnite in ga obrnite za 90° v levo.
Odklepanje: ključ vstavite v predvideno režo, rahlo pritisnite in ga obrnite za 90° v desno.
Navodila za sestavljanje

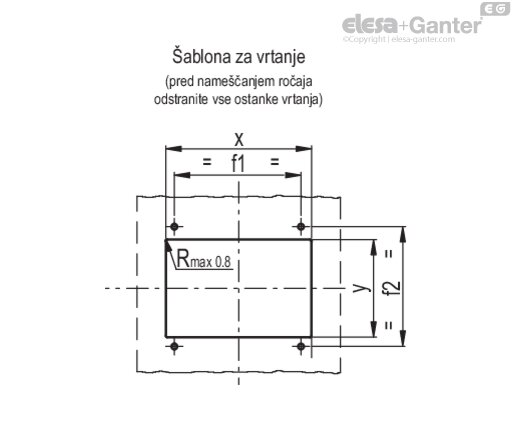

Ploščo navrtajte v skladu z merami predloge.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
