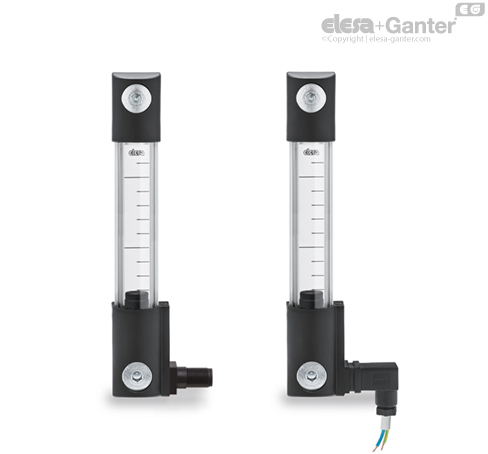

Električni indikatorji nivoja
z električnim senzorjem ravni MIN
z električnim senzorjem ravni MIN
Izvedba
Opomba
Električne lastnosti
Other executionsDodatna oprema na zahtevoNavodila za uporabo
Izvedba
Montažni konci
S steklenimi vlakni ojačan tehnopolimer na osnovi poliamida (PA), črne barve.
Nosilec
Aluminij v naravni barvi.
Graduiran kontrastni prikaz
Belo lakiran aluminij. Pred sestavljanjem ga je mogoče izvleči, da se omogoči vstavljanje črt ali besed, ki označujejo ravni.
Plovec
Tehnopolimer, črne barve, z vgrajenim magnetnim elementom, ki aktivira električni kontakt, ko plovec doseže prag kontakta, ki je približno 55 mm nad osjo spodnjega vijaka (podatki veljajo za mineralno olje tipa CB68, v skladu z ISO 3498, temperatura 23 °C).
Distančne puše
Iz tehnopolimera na osnovi poliamida (PA). Nepogrešljivo v primerih, ko je rezervoar izdelan iz feromagnetnega materiala, da se prepreči interakcija med magnetom in kovinsko maso rezervoarja.
Nosilec z moškim priključkom
Popolnoma vodotesen, z vgrajenim relejem (reed) z dvema izhodnima vodnikoma (različici NO in NC) ali tremi vodniki (različica SW).
- Priključek DIN 43650 C iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, črne barve.
- 4-polni priključek M12 x 1, z navojem iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, s certifikatom za samougasljivost UL-94-V0, črne barve, mat.
Za pravilno montažo glejte Opozorila.
Ženski priključek (DIN 43650 C)
Z vgrajeno kabelsko uvodnico in držalom kontakta. Sprednji ali aksialni izhod (visok ali nizek), ki zagotavlja zaščito pred vodnimi curki (zaščitni razred IP 65 v skladu s tabelo EN 60529).
Standardne izvedbe
Oglejte si tabelo konfiguracije.
Opomba
Funkcije in zmogljivosti
Indikator nivoja HCK-E z lateralnim priključkom izhoda omogoča čim manjše poseganje v senzor.
V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 1.
Tehnički podatki
Pri laboratorijskih preskusih, ki so bili opravljeni za razmeroma omejen čas z naslednjimi tekočinami pri temperaturi 23 °C: mineralno olje tipa CB68 (v skladu s standardom ISO 3498) za HCK, mineralno olje tipa CB68 (v skladu s standardom ISO 3498), voda ali raztopine na osnovi vode in glikola (50 %) za HCK-GL, so bile vrednosti upornosti veliko višje od 35 bar.
Za uporabo s tekočinami, ki niso mineralna olja, in pod posebnimi tlačnimi in temperaturnimi pogoji, se obrnite na tehnično službo podjetja ELESA.
V vsakem primeru priporočamo, da preverite ustreznost izdelka za dejanske delovne pogoje

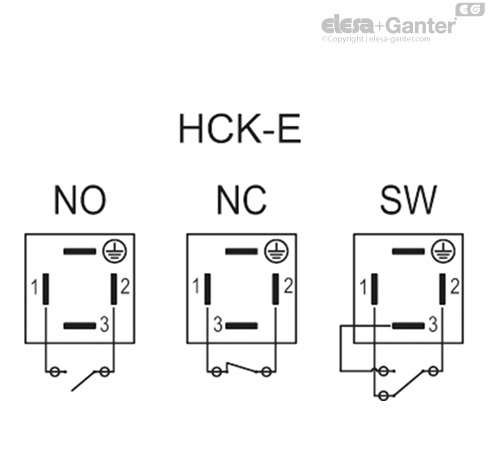

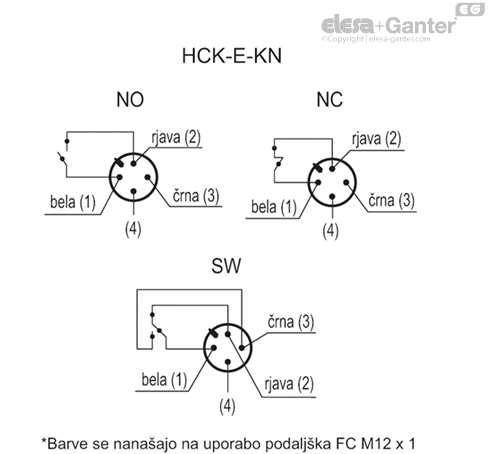

Električne lastnosti
Delovanje električnega senzorja ravni MIN
- NO: električni kontakt se zapre, ko je dosežena minimalna raven.
- NC: električni kontakt se odpre, ko je dosežena minimalna raven.
- SW (preklopni električni kontakt): električni kontakt preklaplja med dvema terminaloma.
| HCK-E - HCK-E-KN | ||
| Električne lastnosti | Senzor ravni MIN | |
| Napajanje | AC/DC | |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt Preklopni kontakt SW | |
| Največja uporabna napetost | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Voltage range (Type KN) | <30 Vac, <30 Vdc | |
| Največji tok preklopa | 1 A | |
| Največji tok | NO: 1.2A NC: 2A SW: 2A | |
| Največja komutacijska moč | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kabelska uvodnica (samo HCK-E) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) | |
| Prerez vodnikov (samo HCK-E) | Max. 1.5 mm2 | |
| Priključek (samo HCK-E-KN) | M12x1 | |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | ||
Other executions
Posebne verzije na zahtev
- Okno za raven stolpca iz prozornega metilmatakrilata (PMMA) za uporabo pri temperaturi največ 70 °C.
- Plovec iz tehnopolimera na osnovi poliamida (iz HCK.127) rdeče barve.
- Plovec NBR (od HCK.176) črne barve s spiralo iz plemenitega jekla AISI 316 za posebne namene, viskozne tekočine, visoke temperature.
- Indikatorji z vidljivostjo nivoja (kvota) do 1429 mm in pritrdilnimi izvrtinami s središčno razdaljo (kvota f) do 1500 mm.
- Tesnilni obroči iz posebnega materiala glede na potrebe stranke.
- Poseben vijak s ponikljanim medeninastim nastavkom, ki ga je treba namestiti na spodnji konec sklopa za vsa vzdrževalna dela, pri katerih je potrebna izključitev indikatorja.
Dodatna oprema na zahtevo
Dodatna oprema na zahtevo
FC.M12x1: podaljški s 4-polnim ženskim aksialnim priključkom M12.
Navodila za uporabo
Navodila za montažo ženskega priključka
- Odstranite priključek z indikatorja tako, da odvijete nastavitveni vijak na priključku, izvlečete držala kontakta in sprostite kabelsko uvodnico.
- Kabel vstavite v priključek (standardni priključek) in žice priključite na terminala 1 in 2 (različici NO in NC) ali 1, 2 in 3 (različica SW) držala kontakta. Držalo kontaktov pritisnite v priključek v želenem položaju.
- Priključke privijte na indikator in nato zategnite kabelske uvodnice.
