HCK-E-S
Električni indikatorji nivoja
z električnim senzorjem nivoja MIN, temperaturnim senzorjem in sondo
z električnim senzorjem nivoja MIN, temperaturnim senzorjem in sondo
Montažni konci
S steklenimi vlakni ojačan tehnopolimer na osnovi poliamida (PA), črne barve.
Nosilec
Aluminij v naravni barvi.
Graduiran kontrastni prikaz
Belo lakiran aluminij. Pred sestavljanjem ga je mogoče izvleči, da se omogoči vstavljanje črt ali besed, ki označujejo ravni.
Plovec
Tehnopolimer, črne barve, z vgrajenim magnetnim elementom, ki aktivira električni kontakt, ko plovec doseže prag kontakta, ki je približno 55 mm nad osjo spodnjega vijaka (podatki veljajo za mineralno olje tipa CB68, v skladu z ISO 3498, temperatura 23 °C).
Distančne puše
Iz tehnopolimera na osnovi poliamida (PA). Nepogrešljivo v primerih, ko je rezervoar izdelan iz feromagnetnega materiala, da se prepreči interakcija med magnetom in kovinsko maso rezervoarja.
Nosilec z moškim priključkom
Popolnoma vodotesno, z vgrajenim relejem (reed) z dvema izhodnima vodnikoma (različica NO in NC) in/ali s senzorjem temperature MAX (80 °C) in/ali temperaturno sondo.
- Priključek DIN 43650 C iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, črne barve.
- 4-polni priključek M12 x 1, z navojem iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, s certifikatom za samougasljivost UL-94-V0, črne barve, mat.
Za pravilno montažo glejte Opozorila.
Ženski priključek (DIN 43650 C)
Z vgrajeno kabelsko uvodnico in držalom kontakta. Sprednji ali aksialni izhod (visok ali nizek), ki zagotavlja zaščito pred vodnimi curki (zaščitni razred IP 65 v skladu s tabelo EN 60529).

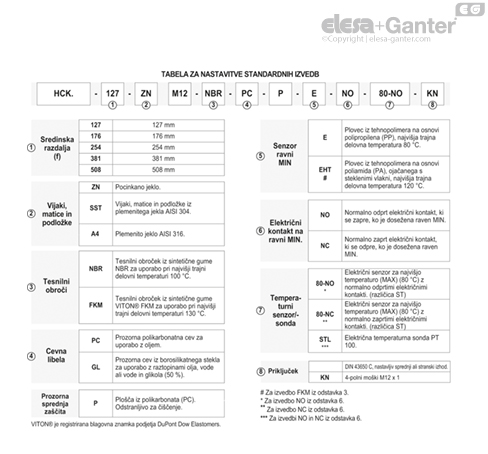

Standardne izvedbe
Oglejte si tabelo konfiguracije.
Funkcije in zmogljivosti
Indikator nivoja HCK-E-S z lateralnim priključkom izhoda omogoča čim manjše poseganje v senzor.
V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 1.
Tehnički podatki
Pri laboratorijskih preskusih, ki so bili opravljeni za razmeroma omejen čas z naslednjimi tekočinami pri temperaturi 23 °C: mineralno olje tipa CB68 (v skladu s standardom ISO 3498) za HCK, mineralno olje tipa CB68 (v skladu s standardom ISO 3498), voda ali raztopine na osnovi vode in glikola (50 %) za HCK-GL, so bile vrednosti upornosti veliko višje od 35 bar.
Za uporabo s tekočinami, ki niso mineralna olja, in pod posebnimi tlačnimi in temperaturnimi pogoji, se obrnite na tehnično službo podjetja ELESA.
V vsakem primeru priporočamo, da preverite ustreznost izdelka za dejanske delovne pogoje
Delovanje električnega senzorja ravni MIN
- NO: električni kontakt se zapre, ko je dosežena minimalna raven.
- NC: električni kontakt se odpre, ko je dosežena minimalna raven.
| HCK-E-ST - HCK-E-ST-KN | |
| Električne lastnosti | Senzor ravni MIN |
| Napajanje | AC/DC |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt |
| Največja uporabna napetost | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Največji tok preklopa | 1 A |
| Največji tok | NO: 1.2A NC: 2A |
| Največja komutacijska moč | NO: 10 Va NC: 20 Va |
| Kabelska uvodnica (samo HCK-E-ST) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) |
| Prerez vodnikov (samo HCK-E-ST) | Max. 1.5 mm2 |
| Priključek (samo HCK-E-ST-KN) | M12x1 |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | |
| HCK-E-STL - HCK-E-STL-KN | |
| Električne lastnosti | Senzor ravni MIN |
| Napajanje | AC/DC |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt |
| Največja uporabna napetost | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Največji tok preklopa | 1 A |
| Največji tok | NO: 1.2A NC: 2A |
| Največja komutacijska moč | NO: 10 Va NC: 20 Va |
| Kabelska uvodnica (samo HCK-E-STL) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) |
| Prerez vodnikov (samo HCK-E-STL) | Max. 1.5 mm2 |
| Priključek (samo HCK-E-STL-KN) | M12x1 |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | |
Delovanje senzorja temperature MAX
- NO: električni kontakt se zapre, ko je dosežena prednastavljena temperatura 80 °C.
- NC: električni kontakt se odpre, ko je dosežena prednastavljena temperatura 80 °C.
| HCK-E-ST - HCK-E-ST-KN | ||
| Električne lastnosti | Senzor temperature MAX | |
| Napajanje | AC/DC | |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt | |
Napetost/ Največji tok | 250 Vac - 2 A | (uporovna bremena) |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| Najmanjši tok | 500 mA | |
| Kabelska uvodnica (samo HCK-E-ST) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) | |
| Prerez vodnikov (samo HCK-E-ST) | Max. 1.5 mm2 | |
| Priključek (samo HCK-E-ST-KN) | M12x1 | |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | ||
Delovanje električne temperaturne sonde (STL)
Princip delovanja temperaturne sonde je merjenje spreminjanja upornosti platinskega elementa: 100 ohm = 0 °C, 138,4 ohm = 100 °C.
Funkcija razmerja med temperaturo (T) in upornostjo (R) je približno linearna na majhnem temperaturnem območju: če na primer predpostavimo, da je linearna na območju od 0 do 100 °C, je napaka pri 50 °C enaka 0,4 °C.

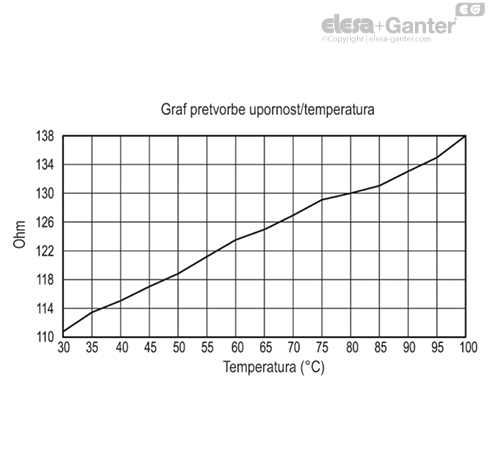

Za natančne meritve je treba upor linearizirati, da dobimo natančno temperaturo. Najnovejša opredelitev funkcije razmerja med upornostjo in temperaturo je Mednarodni temperaturni standard 90 (ITS-90). Funkcija razmerja med upornostjo in temperaturo, pridobljena z laboratorijskimi preskusi, pri katerih se neposredno meri vrednost upornosti na kontaktih, je prikazana na grafu. Vsekakor predlagamo, da sistem nastavite tako, da kompenzira odvajanje toplote in upornost kabla.
Sprememba temperature za 1 °C povzroči spremembo upornosti sonde za 0,384 ohm. Zato že majhna napaka pri merjenju upornosti (na primer, če ne bi upoštevali upornosti kablov, ki povezujejo sondo) pomeni veliko napako pri merjenju temperature.
Zaradi nizkih ravni signala je pomembno, da so vsi kabli oddaljeni od električnih kablov, motorjev, stikalnih sistemov in drugih naprav, ki lahko oddajajo magnetni ali električni šum. K zmanjšanju motenj lahko pripomore uporaba oklopljenega kabla, ki je na enem koncu ozemljen.
Če se uporabljajo dolgi priključni kabli, se prepričajte, da je naprava za merjenje in sprejem signala zasnovana tako, da kompenzira upornost kablov.
| HCK-E-STL - HCK-E-STL-KN | |
| Električne lastnosti | Temperaturna sonda |
| Napajanje | AC/DC |
| Največji tok | 1mA |
| Kabelska uvodnica (samo HCK-E-STL) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) |
| Prerez vodnikov (samo HCK-E-STL) | Max. 1.5 mm2 |
| Priključek (samo HCK-E-STL-KN) | M12x1 |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | |
Posebne verzije na zahtev
- Okno za raven stolpca iz prozornega metilmatakrilata (PMMA) za uporabo pri temperaturi največ 70 °C.
- Plovec iz tehnopolimera na osnovi poliamida (iz HCK.127) rdeče barve.
- Plovec NBR (od HCK.176) črne barve s spiralo iz plemenitega jekla AISI 316 za posebne namene, viskozne tekočine, visoke temperature.
- Indikatorji z vidljivostjo nivoja (kvota) do 1429 mm in pritrdilnimi izvrtinami s središčno razdaljo (kvota f) do 1500 mm.
- Tesnilni obroči iz posebnega materiala glede na potrebe stranke.
- Poseben vijak s ponikljanim medeninastim nastavkom, ki ga je treba namestiti na spodnji konec sklopa za vsa vzdrževalna dela, pri katerih je potrebna izključitev indikatorja.
Dodatna oprema na zahtevo
FC.M12x1: podaljški s 4-polnim ženskim aksialnim priključkom M12.
Navodila za montažo ženskega priključka
- Odstranite priključek z indikatorja tako, da odvijete nastavitveni vijak na priključku, izvlečete držala kontakta in sprostite kabelsko uvodnico.

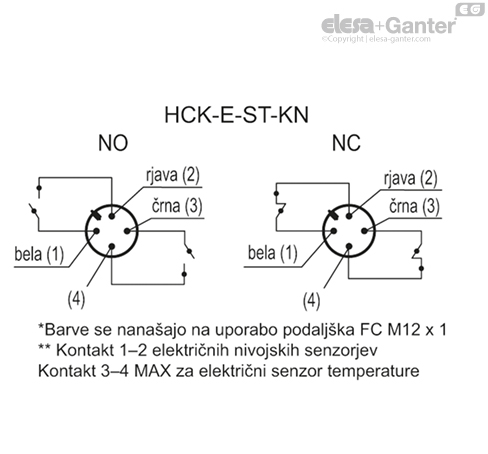

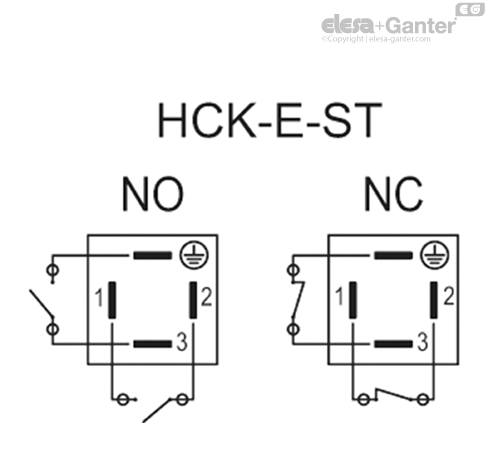

- a) HCK-E-ST: vstavite kabel v priključek (standardni priključek) in priključite žice na terminala 1 in 2 za delovanje senzorja nivoja MIN ter na priključka 3 in ozemljitev (4) za delovanje senzorja temperature MAX.

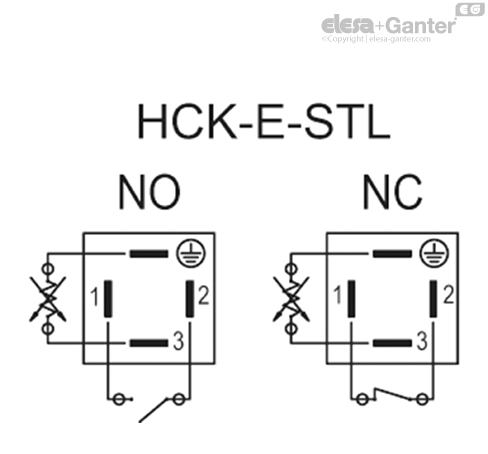

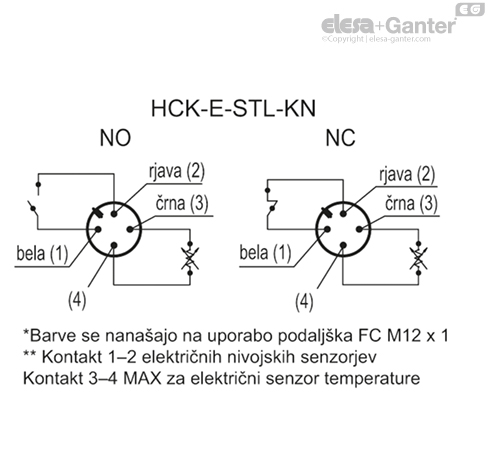

- b) HCK-E-STL: vstavite kabel v priključek (standardni priključek) in priključite žice na terminala 1 in 2 za delovanje senzorja nivoja MIN ter na priključka 3 in ozemljitev (4) za delovanje temperaturne sonde.
- Sklop sestavite tako, da pritisnete držalo kontakta v priključek v želenem položaju.
- Priključke privijte na indikator in nato zategnite kabelske uvodnice.
