HCV-E-S
HCV-E-S

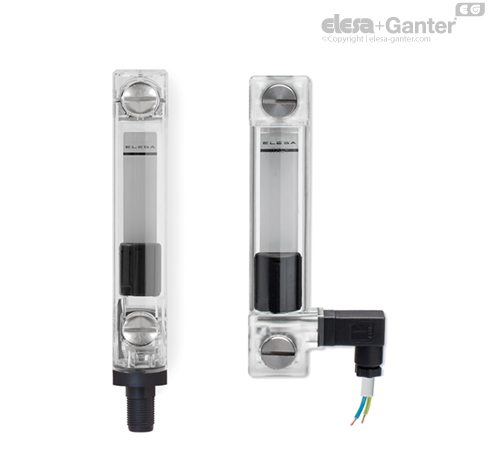

Električni indikatorji nivoja
z električnim senzorjem nivoja MIN, temperaturnim senzorjem in sondo, prozoren tehnopolimer
z električnim senzorjem nivoja MIN, temperaturnim senzorjem in sondo, prozoren tehnopolimer
IzvedbaOpomba
Električne lastnosti
Other executionsDodatna oprema na zahtevoNavodila za uporabo
Izvedba
Material
Prozoren tehnopolimer na osnovi poliamida (PA-T). Zelo odporen na udarce, topila, olja z aditivi, alifatske in aromatske ogljikovodike, bencin, nafto, fosforne estre.
Izogibajte se stiku z alkoholom ali detergenti, ki vsebujejo alkohol.
Vijaki, matice in podložke
Pocinkano jeklo.
Tesnilni obroči
Stopničasta oblika za tesnilo na stenah rezervoarja in tesnilni obroček iz sintetične gume NBR pod glavo vijaka.
Predlagana hrapavost površine za nameščanje tesnilnega obroča Ra = 3 µm.
Plovec
Tehnopolimer na osnovi poliamida (PA), ojačan s steklenimi vlakni, črne barve, z vgrajenim magnetnim elementom, ki aktivira električni kontakt, ko plovec doseže prag kontakta, naveden na risbi (podatki veljajo za mineralno olje tipa CB68, v skladu s standardom ISO 3498, temperatura 23 °C).
Plovnost zagotavljajo tekočine z gostoto, večjo od 800 kg/m3.
Nosilec z moškim priključkom
Popolnoma vodotesno, z vgrajenim relejem (reed) z dvema izhodnima vodnikoma (različica NO in NC) in/ali s senzorjem temperature MAX (80 °C) in/ali temperaturno sondo.
- Priključek DIN 43650 C iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, črne barve.
- 4-polni priključek M12 x 1, z navojem iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, s certifikatom za samougasljivost UL-94-V0, črne barve, mat.
Za pravilno montažo glejte Opozorila.
Ženski priključek (DIN 43650 C)
Z vgrajeno kabelsko uvodnico in držalom kontakta. Sprednji ali aksialni izhod (visok ali nizek), ki zagotavlja zaščito pred vodnimi curki (zaščitni razred IP 65 v skladu s tabelo EN 60529).
Kontrastni prikaz
Bel lakiran aluminij. Ohišje v ustrezni zunanji zadnji reži zagotavlja najboljšo zaščito pred neposrednim stikom s tekočino.
Pred sestavljanjem ga je mogoče izvleči z nagnjene strani, da se omogoči vstavljanje črt ali besed, ki označujejo ravni.
Standardne izvedbe
Oglejte si tabelo konfiguracije.
Najvišja neprekinjena obratovalna temperatura
90 °C (z oljem).
Opomba
Funkcije in zmogljivosti
Indikatorji nivoja HCV-E-s poleg vizualnega indikatorja nivoja dovajajo tudi električni signal, ko je dosežena najnižja raven tekočine.
Indikatorji HCV-E-ST prav tako pošiljajo električni signal, ko je dosežena najvišja prednastavljena vrednost temperature (80 °C).
Indikatorji HCV-E-STL zagotavljajo analogni električni signal temperature olja.
Izhod z lateralnim priključkom omogoča zmanjšanje stopnje posredovanja senzorja.
Ultrazvočno varjenje za zagotovitev popolnega tesnjenja.
Največja vidljivost nivoja tekočine tudi iz stranskih položajev.
Učinek leče za boljšo vidljivost nivoja tekočine.

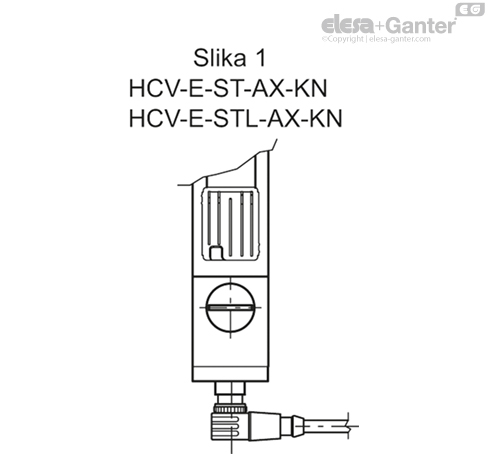

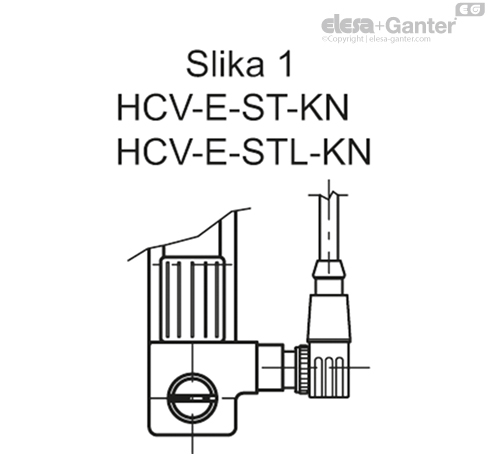

V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 1.
Tehnički podatki
V laboratorijskih preskusih, ki so jih opravili z mineralnim oljem tipa CB68 (v skladu s standardom ISO 3498) pri 23 °C za omejen čas, je zvar vzdržal: 18 bar (HCV.76), 18 bar (HCV.127) in 12 bar (HCV.254).
Za uporabo s tekočinami, ki niso mineralna olja, in pod posebnimi tlačnimi in temperaturnimi pogoji, se obrnite na tehnično službo podjetja ELESA.
V vsakem primeru priporočamo, da preverite ustreznost izdelka za dejanske delovne pogoje
Električne lastnosti
Delovanje senzorjev
- NO: električni kontakt se zapre, ko je dosežena najnižja in/ali prednastavljena temperatura 80 °C.
- NC: električni kontakt se odpre, ko je dosežena najnižja in/ali prednastavljena temperatura 80 °C.
Delovanje električne temperaturne sonde (STL)
Princip delovanja temperaturne sonde je merjenje spreminjanja upornosti platinskega elementa: 100 ohm = 0 °C, 138,4 ohm = 100 °C.
Funkcija razmerja med temperaturo (T) in upornostjo (R) je približno linearna na majhnem temperaturnem območju: če na primer predpostavimo, da je linearna na območju od 0 do 100 °C, je napaka pri 50 °C enaka 0,4 °C.

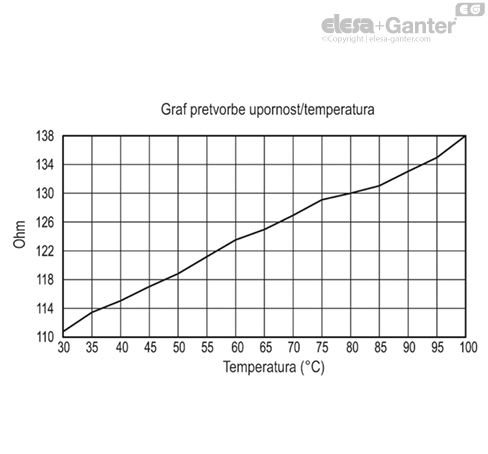

Za natančne meritve je treba upor linearizirati, da dobimo natančno temperaturo. Najnovejša opredelitev funkcije razmerja med upornostjo in temperaturo je Mednarodni temperaturni standard 90 (ITS-90). Funkcija razmerja med upornostjo in temperaturo, pridobljena z laboratorijskimi preskusi, pri katerih se neposredno meri vrednost upornosti na kontaktih, je prikazana na grafu. Vsekakor predlagamo, da sistem nastavite tako, da kompenzira odvajanje toplote in upornost kabla.
Sprememba temperature za 1 °C povzroči spremembo upornosti sonde za 0,384 ohm. Zato že majhna napaka pri merjenju upornosti (na primer, če ne bi upoštevali upornosti kablov, ki povezujejo sondo) pomeni veliko napako pri merjenju temperature.
Zaradi nizkih ravni signala je pomembno, da so vsi kabli oddaljeni od električnih kablov, motorjev, stikalnih sistemov in drugih naprav, ki lahko oddajajo magnetni ali električni šum. K zmanjšanju motenj lahko pripomore uporaba oklopljenega kabla, ki je na enem koncu ozemljen.
Če se uporabljajo dolgi priključni kabli, se prepričajte, da je naprava za merjenje in sprejem signala zasnovana tako, da kompenzira upornost kablov.
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Električne lastnosti | Senzor ravni MIN | |
| Napajanje | AC/DC | |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt | |
| Največja uporabna napetost | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Voltage range (Type KN) | <30 Vac, <30 Vdc | |
| Največji tok preklopa | 1 A | |
| Največji tok | NO: 1.2A NC: 2A | |
| Največja komutacijska moč | NO: 10 Va NC: 20 Va | |
| Kabelska uvodnica (samo HCV-E-ST – HCV-E-ST-AX) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) | |
| Prerez vodnikov (samo HCV-E-ST – HCV-E-ST-AX) | Max. 1.5 mm2 | |
| Priključek (samo HCV-E-ST-KN – HCV-E-STL-AX-KN) | M12x1 | |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | ||
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Električne lastnosti | Senzor temperature MAX | |
| Napajanje | AC/DC | |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt | |
Napetost/ Največji tok | 250 Vac - 2 A | (uporovna bremena) DIN 43650 C |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Voltage range (Type KN) | <30 Vac, <30 Vdc | |
| Najmanjši tok | 500 mA | |
| Kabelska uvodnica (samo HCV-E-ST – HCV-E-ST-AX) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) | |
| Prerez vodnikov (samo HCV-E-ST – HCV-E-ST-AX) | Max. 1.5 mm2 | |
| Priključek (samo HCV-E-ST-KN – HCV-E-ST-AX-KN) | M12x1 | |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | ||
| Električne lastnosti | Senzor ravni MIN | |
| Napajanje | AC/DC | |
| Električni kontakti | NO – normalno odprt NC – normalno zaprt | |
| Največja uporabna napetost | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Voltage range (Type KN) | <30 Vac, <30 Vdc | |
| Največji tok preklopa | 1 A | |
| Največji tok | NO: 1.2A NC: 2A | |
| Največja komutacijska moč | NO: 10 Va NC: 20 Va | |
| Kabelska uvodnica (samo HCV-E-STL – HCV-E-STL-AX) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) | |
| Prerez vodnikov (samo HCV-E-STL – HCV-E-STL-AX) | Max. 1.5 mm2 | |
| Priključek (samo HCV-E-STL-KN – HCV-E-STL-AX-KN) | M12x1 | |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | |
| Električne lastnosti | Temperaturna sonda |
| Napajanje | AC/DC |
| Največji tok | 1mA |
| Kabelska uvodnica (samo HCV-E-STL – HCV-E-STL-AX) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) |
| Prerez vodnikov (samo HCV-E-STL – HCV-E-STL-AX) | Max. 1.5 mm2 |
| Priključek (samo HCV-E-STL-KN – HCV-E-STL-AX-KN) | M12x1 |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | |
Other executions
Posebne verzije na zahtev
- Indikatorji nivoja z vijaki, maticami in podložkami iz plemenitega jekla.
- Indikatorji nivoja HCV.76 z vijaki M12.
- Indikatorji nivoja za uporabo s tekočinami, ki vsebujejo alkohol.
- Prozorni indikatorji nivoja iz tehnopolimera, odporni na UV-sevanje.
- Električni senzor temperature MAX s pragom sprožitve pri 70 °C ali 90 °C.
Dodatna oprema na zahtevo
Dodatna oprema na zahtevo
FC.M12x1: podaljški s 4-polnim ženskim aksialnim priključkom M12.
Navodila za uporabo

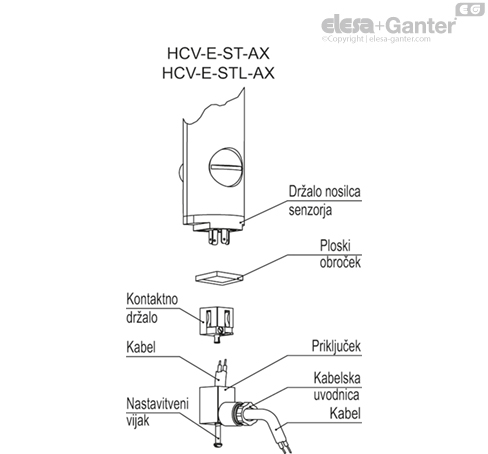

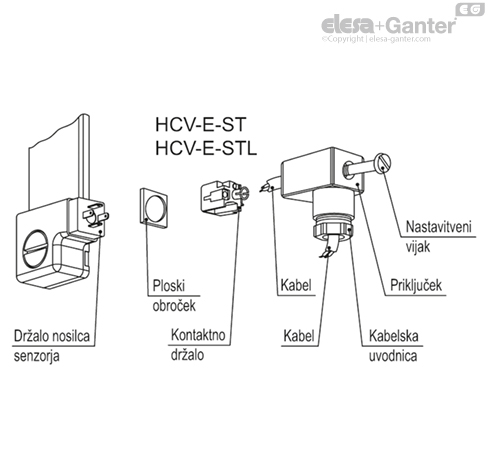

Navodila za montažo ženskega priključka
- Odstranite priključek z indikatorja tako, da odvijete nastavitveni vijak na priključku, izvlečete držala kontakta in sprostite kabelsko uvodnico.

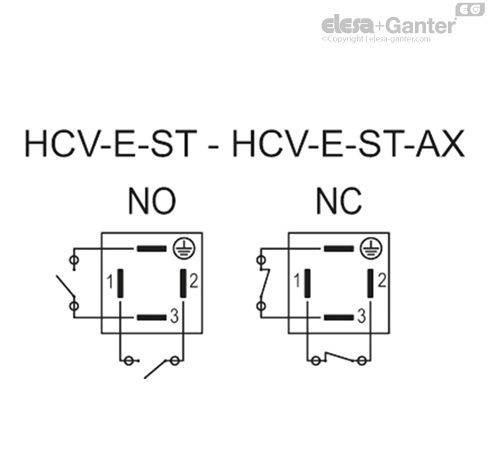

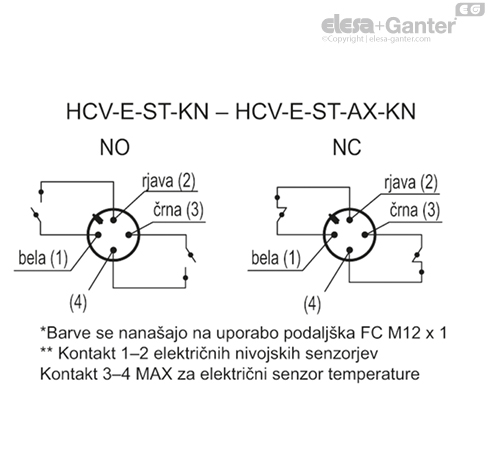

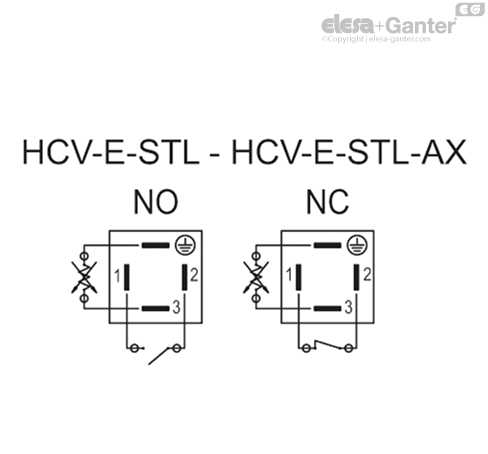

- a) HCV-E-ST: vstavite kabel v priključek (standardni priključek) in priključite žice na terminala 1 in 2 za delovanje senzorja nivoja MIN ter na priključka 3 in ozemljitev (4) za delovanje senzorja temperature MAX.

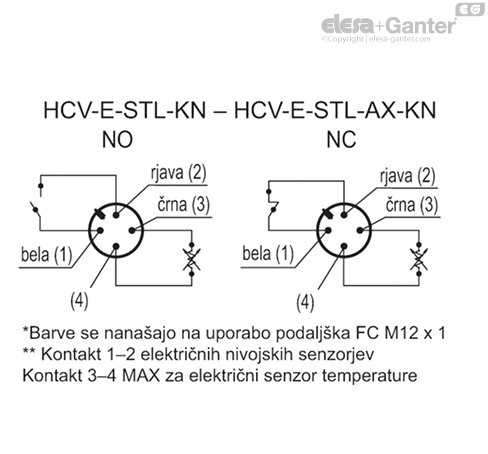

- b) HCV-E-STL: vstavite kabel v priključek (standardni priključek) in priključite žice na terminala 1 in 2 za delovanje senzorja nivoja MIN ter na priključka 3 in ozemljitev (4) za delovanje temperaturne sonde.
- Sklop sestavite tako, da pritisnete držalo kontakta v priključek v želenem položaju.
- Priključke privijte na indikator in nato zategnite kabelske uvodnice.
