HCV-S

Električni indikatorji nivoja

Funkcije in zmogljivosti

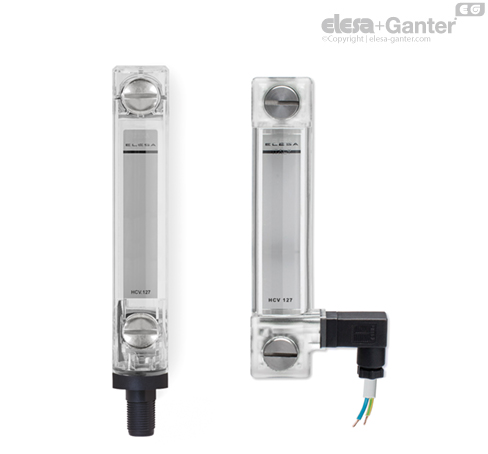

Indikatorji nivoja HCV-S omogočajo vizualni pregled nivoja.

Indikatorji HCV-ST prav tako pošiljajo električni signal, ko je dosežena najvišja prednastavljena vrednost temperature (80 °C).

Indikatorji HCV-STL zagotavljajo analogni električni signal temperature olja.

Izhod z lateralnim priključkom omogoča zmanjšanje stopnje posredovanja senzorja.

Ultrazvočno varjenje za zagotovitev popolnega tesnjenja.

Največja vidljivost nivoja tekočine tudi iz stranskih položajev.

Učinek leče za boljšo vidljivost nivoja tekočine.

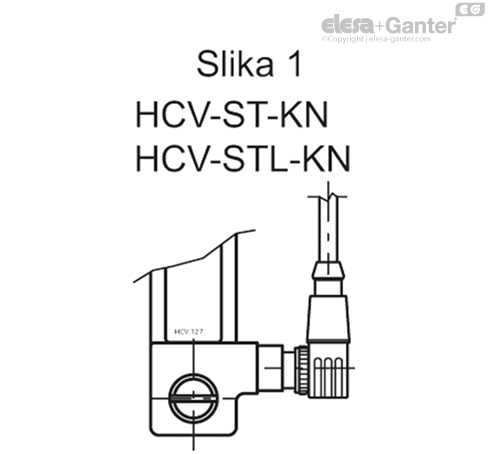

V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 1.

Tehnički podaci

V laboratorijskih preskusih, ki so jih opravili z mineralnim oljem tipa CB68 (v skladu s standardom ISO 3498) pri 23 °C za omejen čas, je zvar vzdržal: 18 bar (HCV.76), 18 bar (HCV.127) in 12 bar (HCV.254).

Za uporabo z drugimi tekočinami ter pri različnih tlačnih in temperaturnih pogojih se obrnite na tehnični oddelek družbe ELESA.

V vsakem primeru priporočamo, da preverite ustreznost izdelka za dejanske delovne pogoje

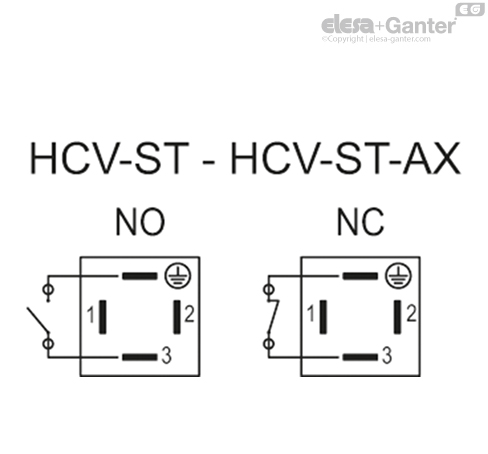

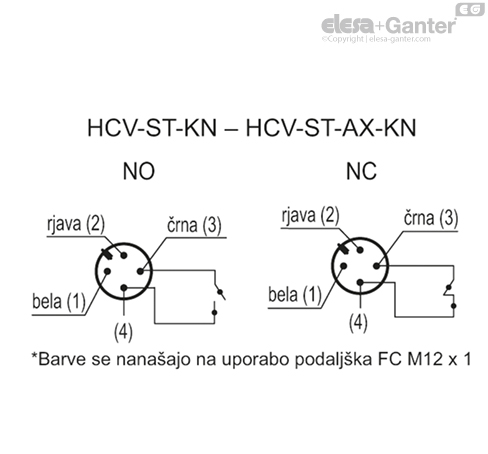

Delovanje senzorjev

• NO: Električni kontakt se zapre, ko je dosežena prednastavljena temperatura 80 °C.

• NC: Električni kontakt se odpre, ko je dosežena prednastavljena temperatura 80 °C.

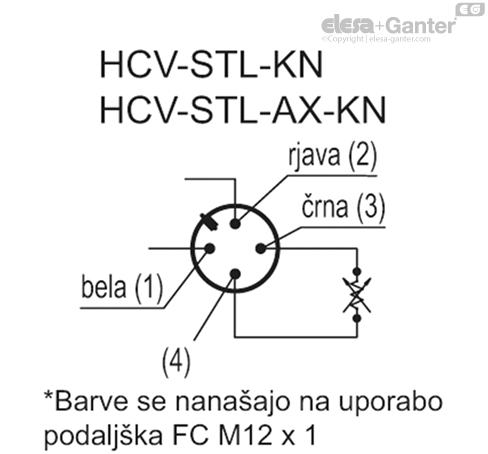

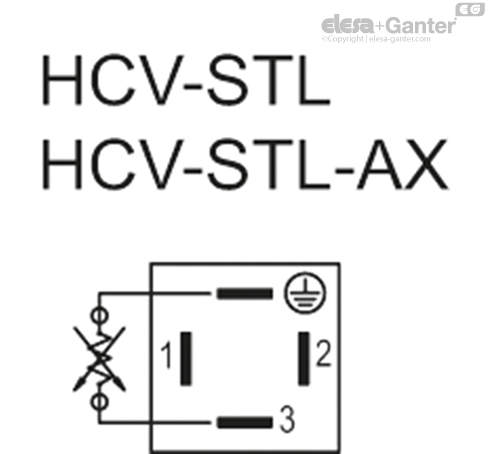

Delovanje električne temperaturne sonde (STL)

Princip delovanja temperaturne sonde je merjenje spreminjanja upornosti platinskega elementa: 100 ohm = 0 °C, 138,4 ohm = 100 °C.

Funkcija razmerja med temperaturo (T) in upornostjo (R) je približno linearna na majhnem temperaturnem območju: če na primer predpostavimo, da je linearna na območju od 0 do 100 °C, je napaka pri 50 °C enaka 0,4 °C.

Za natančne meritve je treba upor linearizirati, da dobimo natančno temperaturo. Najnovejša opredelitev funkcije razmerja med upornostjo in temperaturo je Mednarodni temperaturni standard 90 (ITS-90). Funkcija razmerja med upornostjo in temperaturo, pridobljena z laboratorijskimi preskusi, pri katerih se neposredno meri vrednost upornosti na kontaktih, je prikazana na grafu. Vsekakor predlagamo, da sistem nastavite tako, da kompenzira odvajanje toplote in upornost kabla.

Sprememba temperature za 1 °C povzroči spremembo upornosti sonde za 0,384 ohm. Zato že majhna napaka pri merjenju upornosti (na primer, če ne bi upoštevali upornosti kablov, ki povezujejo sondo) pomeni veliko napako pri merjenju temperature.

Zaradi nizkih ravni signala je pomembno, da so vsi kabli oddaljeni od električnih kablov, motorjev, stikalnih sistemov in drugih naprav, ki lahko oddajajo magnetni ali električni šum. K zmanjšanju motenj lahko pripomore uporaba oklopljenega kabla, ki je na enem koncu ozemljen.

Če se uporabljajo dolgi priključni kabli, se prepričajte, da je naprava za merjenje in sprejem signala zasnovana tako, da kompenzira upornost kablov.











Posebne verzije na zahtev

• Indikatorji nivoja z vijaki, maticami in podložkami iz plemenitega jekla.

• Indikatorji nivoja HCV.76 z vijaki M12.

• Indikatorji nivoja za uporabo s tekočinami, ki vsebujejo alkohol.

• Prozorni indikatorji nivoja iz tehnopolimera, odporni na UV-sevanje.

• Električni senzor temperature MAX s pragom sprožitve pri 70 °C ali 90 °C.

Dodatna oprema na zahtevo

FC.M12x1: podaljški s 4-polnim ženskim aksialnim priključkom M12.

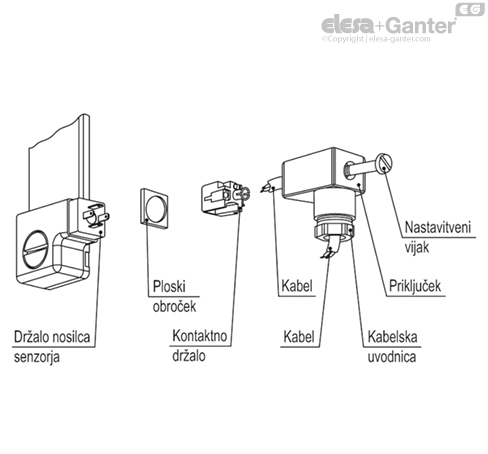

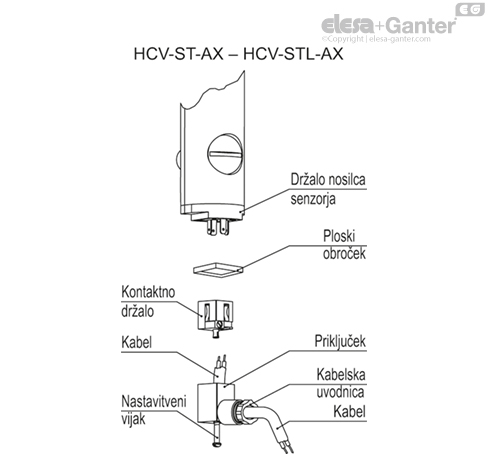

Navodila za montažo ženskega priključka

• Odstranite priključek z indikatorja tako, da odvijete nastavitveni vijak na priključku, izvlečete držala kontakta in sprostite kabelsko uvodnico.

• Kabel vstavite v priključek (standardni priključek) in žice priključite na terminal 3 in ozemljitev (4) držala kontakta.

• Sklop sestavite tako, da pritisnete držalo kontakta v priključek v želenem položaju.

• Priključke privijte na indikator in nato zategnite kabelske uvodnice.
