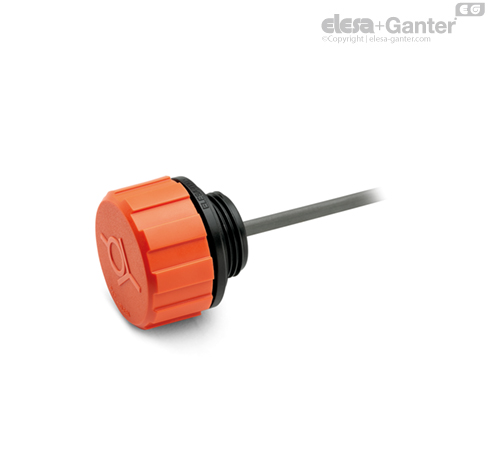

Izvedba
Material
Tehnopolimer na podlagi poliamida (PA).
- Pokrov (zgornji del): RAL 2004 oranžna, mat, z grafičnim simbolom „ventil“
- Navojni priključek (spodnji del): črn, matiran
Tesnilni obroč
Sintetična guma NBR.
Nadtlačni ventil
Tehnopolimer s tesnilnim obročem iz sintetične gume NBR in vzmetjo iz plemenitega jekla.
Odpira se od tlaka 350 mbar.
Sesalni ventil
Blokirna podložka iz termoplasta z NBR-gumo in vzmetjo iz plemenitega jekla.
Nastavljeno na približno 0,030 bar.
Zračni filter
Filter iz toplotno vezanega poliestra (TBP) z nizko izgubo tlaka in visoko zmogljivostjo zadrževanja prahu.
Pričakovani razred filtracije ISO 16890-1, klasifikacija ISO grobi delci 75 %, EN 779:2012 razred G4, Z enoto filtriranja 10 µ.
Ploska merilna palica
Fosfatirano jeklo. Na zahtevo je lahko merilna palica za olje dobavljena z različnimi dolžinami ali z oznako Min/Max.
Najvišja neprekinjena obratovalna temperatura
100°C.
Opomba
Funkcije
Pri testiranju v mejnem stanju prezračevalni pokrovi SFW+a s filtrom in dvojnim ventilom zagotovijo izenačitev tlaka nad ravnino olja, da se prepreči deformacija rezervoarja, hkrati pa nudijo še druge prednosti:
- zmanjšana prostornina zraka, ki doteka v rezervoar, kar ohranja čistočo olja in filtra;
- izboljša delovanje sesalne črpalke v delovnih pogojih in zmanjša pojav kavitacije;
- preprečuje uhajanje tekočine, kadar je sistem del mobilne enote;
- zmanjšuje penjenje tekočine.
Tehnički podatki
Zračni tok različnih izvedb prezračevalnih pokrovov je mogoče odčitati na diagramu, nanaša pa se na razliko med notranjim in zunanjim tlakom.
Working in an hydraulic circuit
