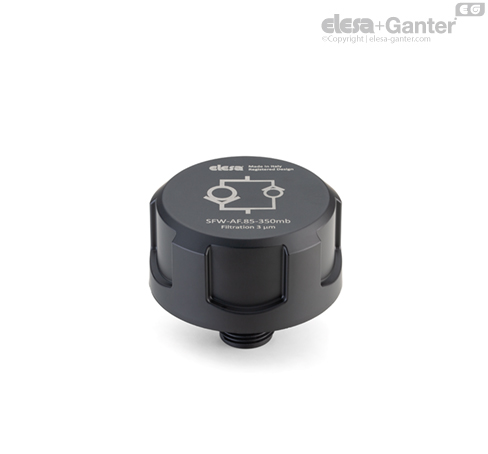

Izvedba
Pokrov
Termoplast (poliamid, PA), črna (RAL 9005), mat, lasersko gravirani grafični simboli.
Navojni nastavek
Umetna masa termoplast (poliamid, PA), z zaščito pred brizganjem in šestrobno matico, črna, pol-mat.
Tesnilni obroč
Ploska podložka iz sintetične gume NBR.
Nadtlačni ventil
Termoplast z gumo NBR (Perbunan), tesnilni obroč
Vzmet iz plemenitega jekla, odpira se od 350 mbar.
Sesalni ventil
NBR-guma in vzmet iz plemenitega jekla.
Nastavljeno na približno 30 bar.
Zračni filter
Poliester z velikostjo filtriranja 3 µm (učinkovitost > 98 %).
Najvišja neprekinjena obratovalna temperatura
100°C.
Opomba
Funkcije
Prezračevalni pokrovčki SFW-AF (registrirana zasnova) vzdržujejo stisnjen zrak nad ravnjo olja znotraj mej, določenih v fazi konstruiranja, da preprečijo deformacije sten rezervoarja. Prednosti:
- zmanjšana prostornina zraka, ki doteka v rezervoar, kar ohranja čistočo olja in filtra;
- izboljša delovanje sesalne črpalke v delovnih pogojih in zmanjša pojav kavitacije;
- preprečuje uhajanje tekočine, kadar je sistem del mobilne enote;
- zmanjšuje penjenje tekočine.
Prezračevalni pokrovčki SFW-AF imajo posebno notranjo geometrijo, ki preprečuje iztekanje tekočine na prosto.
Šestrobni profil na navojnem priključku omogoča prenos večjega zateznega momenta s ključa na pokrovček, pri čemer se zagotovi boljša kompresija tesnila.
Tehnični podatki
Zračni tok različnih izvedb prezračevalnih pokrovov je mogoče odčitati na diagramu, nanaša pa se na razliko med notranjim in zunanjim tlakom.
