Izvedba
Material
Tehnopolimer na podlagi poliamida (PA).
- Pokrov (zgornji del): RAL 2004 oranžna, mat, z grafičnim simbolom „ventil“
- Navojni priključek z zaščito pred brizganjem: črn, pol-matiran.
Tesnilni obroč
Sintetična guma NBR.
Nadtlačni ventil
Tehnopolimer s tesnilnim obročem iz sintetične gume NBR in vzmetjo iz plemenitega jekla.
Odpira se od tlaka 350 mbar.
Sesalni ventil
Blokirna podložka iz termoplasta z NBR-gumo in vzmetjo iz plemenitega jekla.
Nastavljeno na približno 0,030 bar.
Zračni filter
Filter iz toplotno vezanega poliestra (TBP) z nizko izgubo tlaka in visoko zmogljivostjo zadrževanja prahu. Pričakovani razred filtracije ISO 16890-1, klasifikacija ISO grobi delci 75 %, EN 779:2012 razred G4, Z enoto filtriranja 10 µ.
Najvišja neprekinjena obratovalna temperatura
100°C.
Opomba
Funkcije
Prezračevalni pokrov SFW-P vzdržuje stisnjen zrak nad ravnjo olja znotraj mej, določenih med konstrukcijo, da prepreči deformacije sten rezervoarja. Prednosti:
- zmanjšana prostornina zraka, ki doteka v rezervoar, kar ohranja čistočo olja in filtra;
- izboljšujejo učinek sesanja pod delovnimi pogoji in zmanjšujejo pojav kavitacije;
- preprečuje uhajanje tekočine, kadar je sistem del mobilne enote;
- zmanjšuje penjenje tekočine.

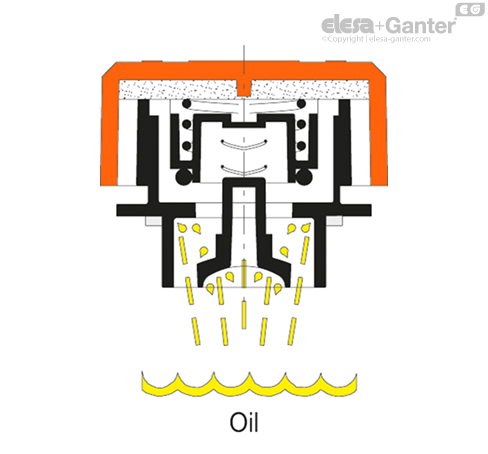

Prezračevalni pokrovi SFW-P so izdelani s posebno notranjo geometrijo, ki preprečuje iztekanje tekočine na prosto.
Tehnički podatki
Zračni tok različnih izvedb prezračevalnih pokrovov je mogoče odčitati na diagramu, nanaša pa se na razliko med notranjim in zunanjim tlakom.

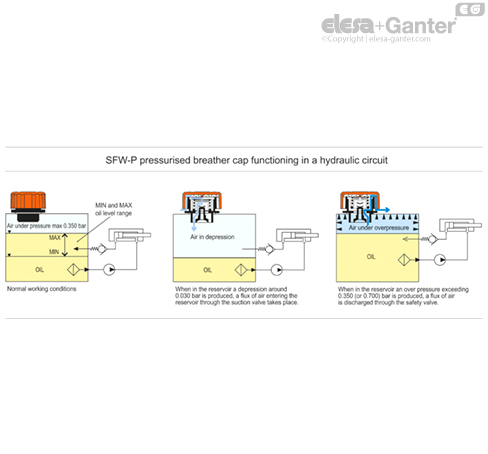

Working in an hydraulic circuit
