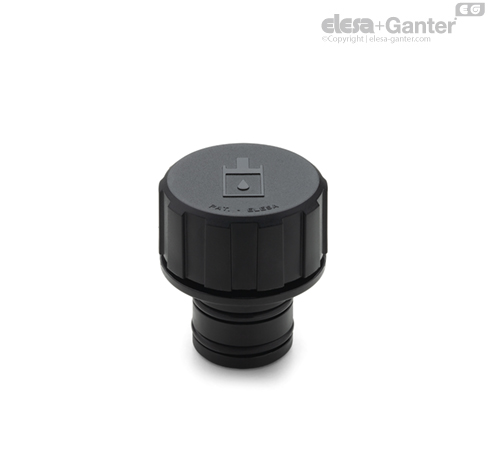

Izvedba
Pokrov
Termoplast iz poliamida (PA), črn, pol-matirana obdelava, simbol dolivanja.
Montaža
Tehnopolimer na osnovi poliamida (PA), črne barve, polmatiran zaključek.
Tesnilni obroči
Dva tesnilna obroča iz sintetične gume NBR.
Zračni filter
Zračni filter iz poliuretanske pene (poliester) s filtriranjem delcev velikosti 40 µm.
Najvišja neprekinjena obratovalna temperatura
80°C.
Opomba
Funkcije in uporabe
Zaradi vtičnega priključka ni potrebno privijanje in odvijanje, kar omogoča hitro namestitev. Za dimenzije montažne odprtine glejte sliko 1. Luknja mora imeti s 45-stopinjsko poglobitev.
Izdelek je zasnovan za sproščanje rahlega nadtlaka. Tlak v rezervoarju ne sme presegati 200 mbar v optimalnih pogojih glede na čistočo montažne odprtine in pri sobni temperaturi.
Zaporni vijaki TP-SP so bili razviti s posebno notranjo geometrijo (patent Elesa), ki preprečuje iztekanje tekočine skozi zamaknjene lamele (učinek zaščite pred brizganjem) in spodbuja kondenzacijo izstopajočih hlapov.
Tehnički podaci
Pretok zraka za vsak model lahko določite iz grafa, ki izračunava razliko med tlakom v rezervoarju in zunaj njega.
