Izvedba
Identifikacijska št.
- Št. 2: s 3 cilindričnimi vijaki ISO 4762
Vpenjalni spoj
Plemenito jeklo AISI CF-8 NI
Mat peskano
Cilindrični vijaki ISO 4762
Iz plemenitega jekla A2
Informacije

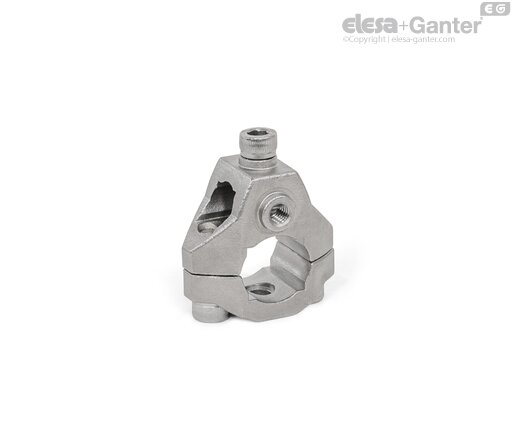

Vpenjalne izvrtine dvosmernih vpenjalnih spojev GN 131.4 so zasnovane za tipične gradbene cevi. Kvadratna preseka s1 in s2 omogočata tudi vpenjanje palic ali cevi s kvadratnim presekom.
Vpenjanje na mestu vijaka z1 poteka radialno na površini uporabljenih profilov. Na mestu vijaka z2 cilindrični vijaki zmanjšajo prečni presek izvrtine za vpenjanje. Deljena vpenjalna točka z2 omogoča naknadno vstavitev vpenjalnega spoja v obstoječo konstrukcijo in olajša montažo, kadar aksialni zdrs ni mogoč, npr. zaradi majhnih radijev upogibanja.
