Funkcije in uporabe

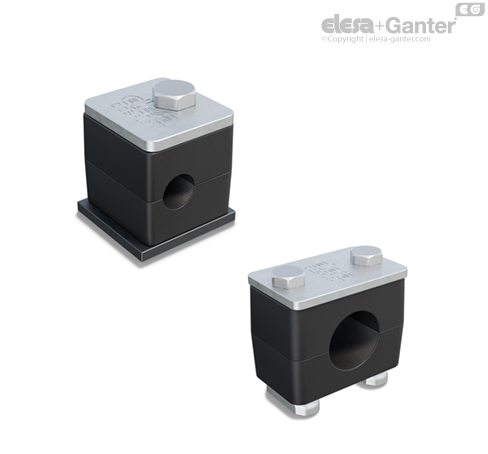

Različne konfiguracije, ki so na voljo z ohišjem obojke DCE-S, omogočajo varno pritrditev togih cevi ali fleksibilnih kablov ter zmanjšujejo vibracije in hrup.
Standard DIN 3015-1 določa tehnične, dimenzijske in materialne zahteve za izdelavo pritrdilnega sistema, ki se lahko uporablja za širok spekter uporab.
Standard še zlasti opredeljuje specifične referenčne skupine, odvisno od celotnih dimenzij priključnih blokov.
Tabela prikazuje razmerje med skupinami DIN 3015-1 in ustreznimi skupinami DCE-S.
Posebno notranje narebričenje obeh polovic objemke zagotavlja dober oprijem med objemko in cevjo, kar zagotavlja visoko stabilnost.
Uporabljajo se tako v industrijski hidravliki kot pritrdilni sistem za konstrukcijo togih cevovodov (za tekočine ali pline) kot tudi v mobilni hidravliki (stroji za zemeljska dela, kmetijska vozila) za konstrukcijo hidravličnih ali pnevmatskih sistemov s fleksibilnimi cevmi ali kabli.
Montaža se začne na spodnji strani: plošča za privaritev DCE-PL tvori osnovno ploščo, na kateri leži spodnja polovica obojke. Nato se vstavi toga (ali fleksibilna) cev, na katero se namesti zgornja polovica obojke. Če povezava ni potrebna, lahko namesto plošče uporabite pritrdilne matice DCE-NTG. To omogoča, da se celoten komplet, ko je nameščen na vodilu DCE-GU, premika vzdolž vodila, da se prilagodi njegov položaj med fazo pozicioniranja.
Za privijanje objemke se lahko uporabi pokrivna plošča DCE-PU skupaj s šestrobnimi vijaki DCE-SRE. Če pokrivna plošča ni potrebna, je priporočljivo uporabiti inbus vijake DCE-SRC in podložko DCE-WA.
Glejte Tehnični podatki cevnih objemk.
