Funkcije in uporabe

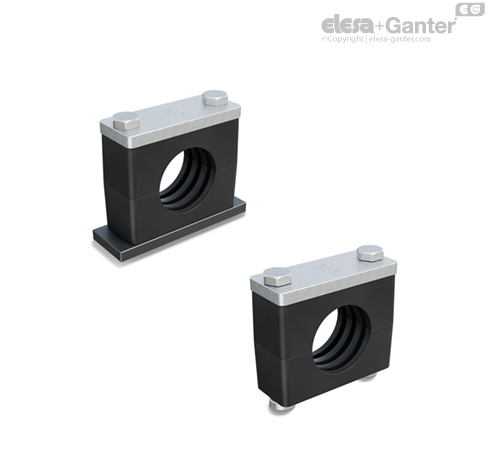

Različne konfiguracije kompleta, ki so na voljo z objemko DCE-H, omogočajo varno pritrditev togih cevi in s tem ustvarjanje varnega togega cevnega sistema. Prav tako zmanjšujejo vibracije in hrup.
Standard DIN 3015-2 določa tehnične, dimenzijske in materialne zahteve za izdelavo pritrdilnega sistema, ki se lahko uporablja za najrazličnejše uporabe.
Standard še zlasti opredeljuje specifične referenčne skupine, odvisno od celotnih dimenzij priključnih blokov.
Tabela prikazuje referenco med skupinami DIN 3015-2 in ustreznimi skupinami DCE-H.
Uporabljajo se v težki industrijski hidravliki za konstrukcijo hidravličnih in oljno-hidravličnih sistemov, kjer je potrebna visoka mehanska trdnost ter učinkovito dušenje vibracij in hrupa.
Montaža se začne na spodnji strani: plošča za privaritev DCE-PL tvori osnovno ploščo, na kateri leži spodnja polovica obojke. Nato se vstavi toga cev, na katero se namesti zgornja polovica obojke. Če povezava ni potrebna, lahko namesto plošče uporabite pritrdilne matice DCE-NTG. To omogoča, da se celoten komplet, ko je nameščen na vodilu DCE-GU, premika vzdolž vodila, da se prilagodi njegov položaj med fazo pozicioniranja.
Za zategovanje obojke se lahko uporabi pokrivna plošča DCE-PU skupaj s šestrobnimi vijaki DCE-SRE.
Glejte Tehnični podatki cevnih objemk.
