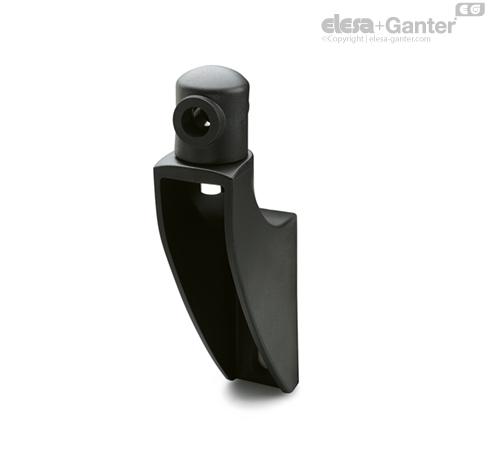

SPR.

Nosilci vodilnih tirnic

Funkcije in uporabe

Nosilni kotniki SPR se uporabljajo, kadar je potrebna kompenzacija montažnega položaja.

Največji zatezni moment pri montaži z vijakom 39 Nm.

Dodatna oprema na zahtevo

DSG: kot dodatno opremo je mogoče naročiti distančnik iz termoplasta (poliamid, PA), ojačanega s steklenimi vlakni, črne barve.

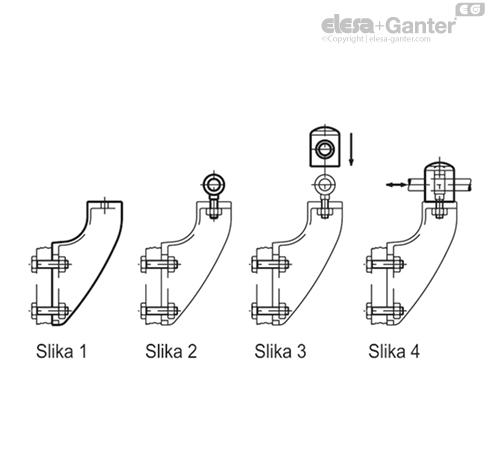

Navodila za sestavljanje

• Namestite nosilni kotnik (slika 1).
• Vstavite očesni vijak v podporno luknjo vodilne tirnice in privijte ustrezno matico in U-podložko (slika 2).
• Namestite valj vodilne tirnice na očesni vijak (slika 3).
• Vstavite vodilni zatič v luknjo valja vodilne tirnice. Nastavite njegov linearni in kotni položaj ter zategnite matico (slika 4).
