SPR.V

Nosilci vodilnih tirnic

Funkcije

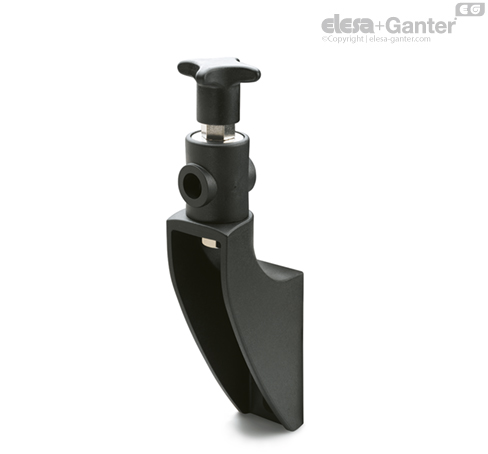

Montažni nosilci SPR.V se uporabljajo, kadar je potrebna kompenzacija montažnega položaja.Najprej namestite nosilni kotnik. Nato namestite vrtljivi valj. Držalni drogovi so vpeti z očesnim vijakom.

Največji zatezni moment pri montaži z vijakom 39 Nm.

Dodatna oprema na zahtevo

DSG: kot dodatno opremo je mogoče naročiti distančnik iz termoplasta (poliamid, PA), ojačanega s steklenimi vlakni, črne barve.

Posebne verzije na zahtev

Vodilna tirnica valja iz plemenitega jekla 1.4301

Navodila za sestavljanje

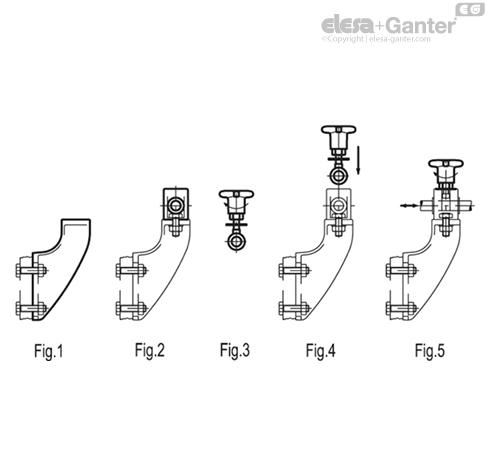

• Namestite nosilni kotnik (slika 1).
• Pritrdite valj vodilne tirnice na nosilec z vijakom, matico in U-podložko (slika 2).
• Namestite Z.podložko na očesni vijak in pritrdite ročaj (slika 3).
• Vstavite očesni vijak v ohišje valja vodilne tirnice (slika 4).
• Vstavite vodilni zatič v luknjo valja vodilne tirnice. Nastavite njegov linearni in kotni položaj ter nato pritrdite ročaj (linearni položaj) in varovalno matico valja vodilne tirnice (kotni položaj) (slika 5).
