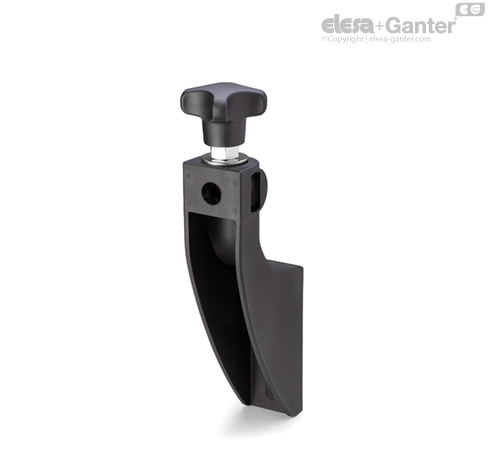

SPFM

Srednje dolgi nastavljivi nosilni kotniki

Funkcije in uporabe

Nosilni kotniki so vpeti z očesnim vijakom.

Glede na razpoložljivi prostor se lahko križni ročaj (ali šestrobna matica) namesti navpično ali stransko. Največji zatezni moment pri montaži z vijakom 39 Nm.

Dodatna oprema na zahtevo

DSG: kot dodatno opremo je mogoče naročiti distančnik iz termoplasta (poliamid, PA), ojačanega s steklenimi vlakni, črne barve.

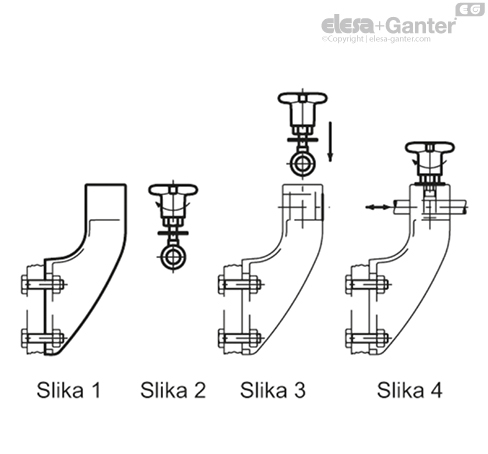

Navodila za sestavljanje

• Namestite nosilni kotnik (slika 1).

• Vstavite U-podložko v očesno ploščico in privijte ročaj oz. matico (slika 2).

• Vstavite očesni vijak v ohišje v vodoravnem ali navpičnem položaju (slika 3).

• Vstavite vodilni zatič v njegovo vpenjalno odprtino, nastavite linearni položaj in ga zategnite (slika 4).
