Informacije

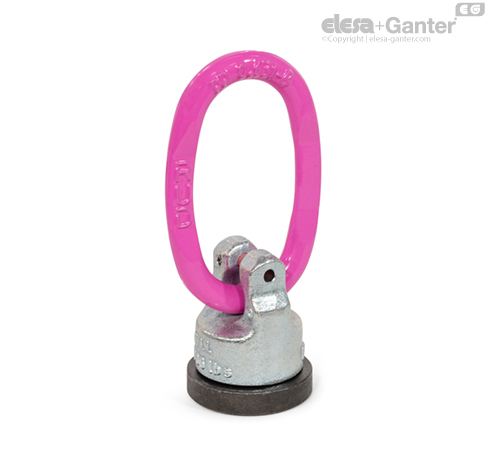

Pritrdilne zanke GN 5861 so vrtljivo uležajene s krogličnimi ležaji in se uporabljajo z ločeno opremo za pritrjevanje. Privarjeni so na nosilne elemente na bremenu ali neposredno na breme in lahko absorbirajo obremenitve v vseh smereh. Privarjene so na nosilne elemente na bremenu ali neposredno na breme in lahko absorbirajo obremenitve v vseh smereh.
Nazivna nosilnost je navedena na ušescu. Pritrdilne zanke GN 5861 ustrezajo direktivi o strojih 2006/42/ES in temeljnim zahtevam DGUV GS-HM-36.

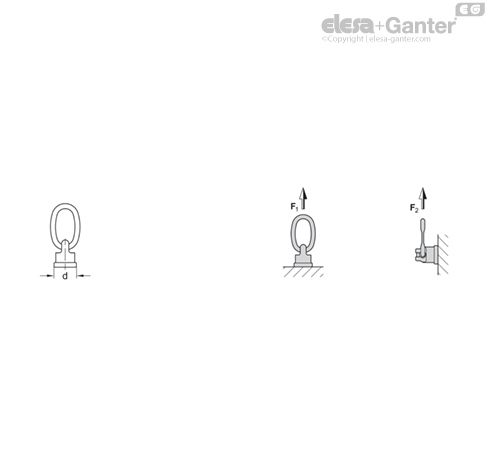

Nosilnost
| Premer d | Nazivna nosilnost | F1 | F2 |
| v t (WLL) | maks. v t | maks. v t |
| 40 | 0.63 | 0.63 | 0.63 |
| 46 | 1.5 | 1.5 | 1.5 |
| 61 | 2.5 | 2.5 | 2.5 |
| 78 | 4 | 4 | 4 |
| 95 | 5 | 6.7 | 5 |
| 100 | 8 | 10 | 8 |
Navedene vrednosti obremenitve veljajo za delovno temperaturo od -40 °C do +200 °C. Dodatne informacije so na voljo v navodilih za uporabo.

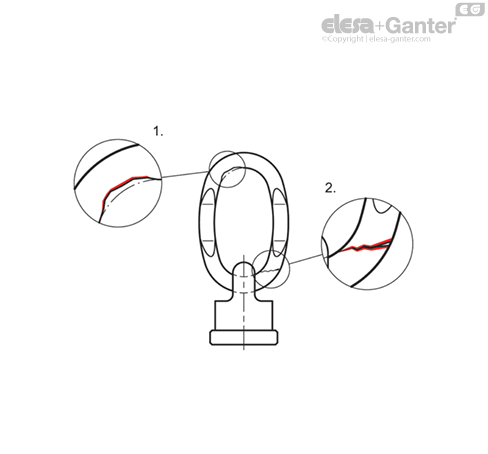

Potreba po zamenjavi / življenjska doba / varnostna navodila
1. Če je na ušescu opazna obraba, ki presega 10 % preseka, je dosežen konec življenjske dobe dvižne točke, kar se označuje tudi kot zrelost za odpis.
2. Če je pritrdilna zanka upognjena ali kaže razpoke oziroma drugačne poškodbe, nadaljnja uporaba ni več varna, zato jo je treba preprečiti.
V obeh primerih jo je treba zamenjati.
Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Ta so priložena izdelku oziroma so na voljo v digitalni obliki na strani izdelka na spletnem mestu elesa-ganter.si.

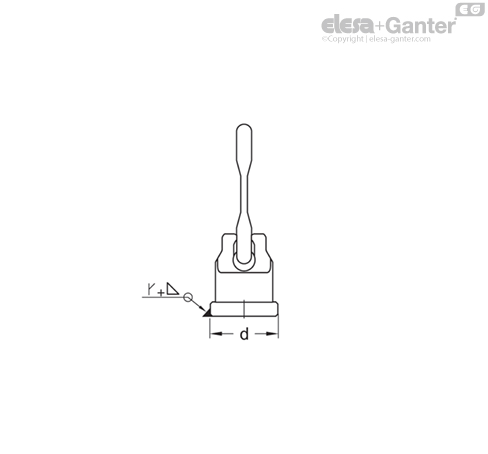

Pritrditev / napotki za varjenje
| Premer d | Velik zvar |
| 40 | a4 |
| 46 | a5 |
| 61 | HY 3 + a5 |
| 78 | HY 3 + a6 |
| 95 | HY 3 + a8 |
| 100 | HY 3 + a10 |
Varjenje mora opraviti certificiran varilec v skladu s standardom ISO 9606-1.
