Nosilni obroči
Jeklo 1.6541
Ohišja ležajev
Jeklo
Vijak
Jeklo
Vzmet
Jeklo
Transponder RFID
Frekvenca 13,56 MHz (HF, IEC 15693)

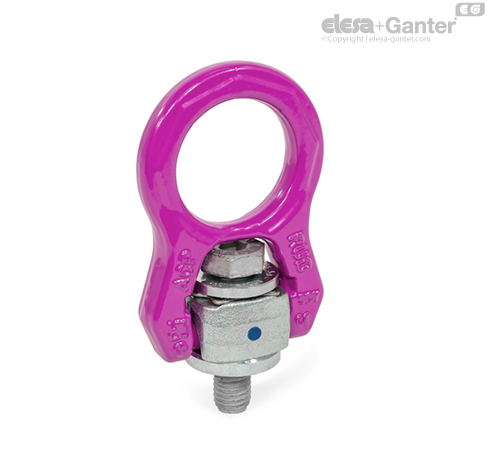

Vrtljivi nosilni obroči GN 586.2 se uporabljajo z ločeno opremo za dvigovanje in pritrjevanje. Priviti so na primer na nosilne elemente na bremenu ali neposredno na breme in lahko absorbirajo obremenitve v vseh smereh.
Integrirani mehanizem vzmeti zagotavlja, da se nosilni obroči pri dviganju in pritrjevanju vrtijo v smer, ki je primerna za breme, in tako preprečujejo neugodno stransko obremenitev.
Nazivna nosilnost je navedena na ohišju. Vrtljivi nosilni obroči GN 586.2 ustrezajo direktivi o strojih 2006/42/ES in temeljnim zahtevam DGUV GS-HM-36.
Integrirani RFID-transponder služi edinstvenemu označevanju in identifikaciji pritrdilnih pripomočkov, npr. pri predpisanem rednem preverjanju.

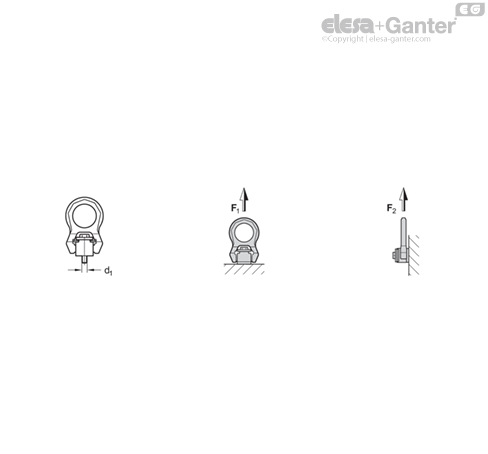

| d1 | F1 | F2 |
| maks. v t | maks. v t | |
| (varnostni faktor 4:1) | (varnostni faktor 4:1) | |
| M 8 | 0.7 | 0.7 |
| M 10 | 1 | 1 |
| M 12 | 1.35 | 1.35 |
| M 16 | 2.5 | 2.5 |
| M 20 | 4 | 4 |
| M 24 | 6.3 | 6.3 |
| M 30 | 8 | 8 |
Navedene vrednosti obremenitve veljajo za delovno temperaturo od -40 °C do +200 °C. Dodatne informacije so na voljo v navodilih za uporabo.

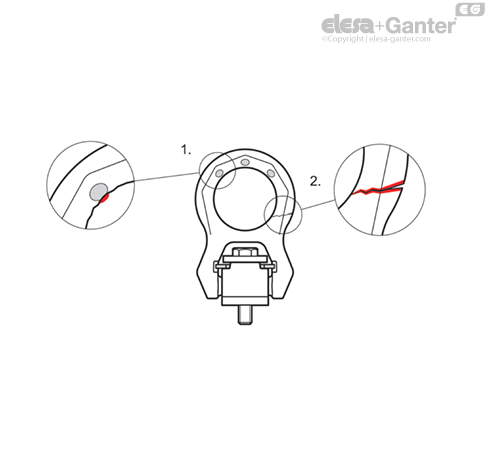

1. Z oznakami obrabe lahko preverite obrabo dvižne točke. Če te sovpadajo z zunanjim obrisom ali obrisom izvrtine, je dosežen konec življenjske dobe dvižne točke, kar se imenuje tudi potreba po zamenjavi.
2. Če je dvižna točka upognjena ali kaže razpoke oziroma drugačne poškodbe, nadaljnja uporaba ni več varna, zato jo je treba preprečiti.
V obeh primerih jo je treba zamenjati.
Pri montaži, zagonu in uporabi je treba upoštevati informacije iz navodil za uporabo. Ta so priložena izdelku oziroma so na voljo v digitalni obliki na strani izdelka na spletnem mestu elesa-ganter.si.
