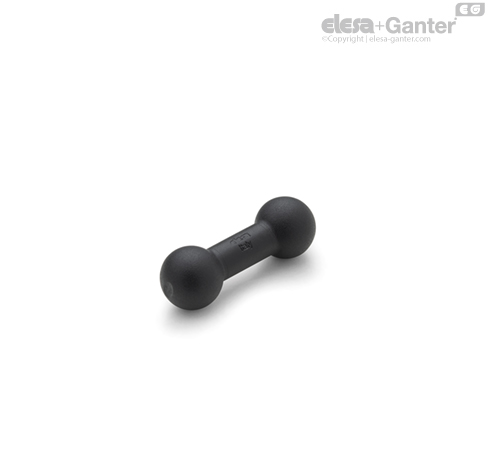

TCC-SJD

Dvojni krogelni zglob

Funkcije in uporabe

Dvojni krogelni zglob je namenjen za namestitev na vpenjalne spoje TCC.

Za vsako dvojni krogelni zglob je treba uporabiti dve puši s krogelnimi ležišči TCC-SJA, ni priložen.

Tehnički podaci

Vrednosti upora iz preglednice so bile izmerjene pri laboratorijskih preskusih pri sobni temperaturi, vijaki pa so bili zategnjeni s priporočenim momentom 5 Nm.

Vsak krogelni zglob je prosto vrtljiv in ga je mogoče nagniti za največ +/-30 stopinj.

Navodila za sestavljanje (Slika 1)

• Krogelni zglob vtisnite v en konec puše in ponovite postopek za drugi zglob.

• Ko sprostite vpenjalna vijaka, vstavite puši, da se zaskočita.

• Obrnite zgloba v želeno smer.

• Zategnite vijaka vpenjalnih spojev.

Če je treba spremeniti položaj zglobov, priporočamo, da sprostite vpenjalna vijaka.
