TCC-SJB

Noge s krogelnim zglobom

Funkcije in uporabe

Noge je mogoče pritrditi z vijakom M5 s cilindrično glavo in podložko UNI 6592 na sprednji strani in z matico M5 na zadnji strani.

Noga s krogelnim zglobom je namenjena za namestitev na vpenjalne spoje TCC.

Za vsako nogo je treba uporabiti pušo s krogelnimi ležišči. TCC-SJA, ni priloženo.

Tehnički podaci

Vrednosti upora iz preglednice so bile izmerjene pri laboratorijskih preskusih pri sobni temperaturi, vijaki pa so bili zategnjeni s priporočenim momentom 5 Nm.

Krogelni zglob je prosto vrtljiv in ga je mogoče nagniti za največ +/-30 stopinj.

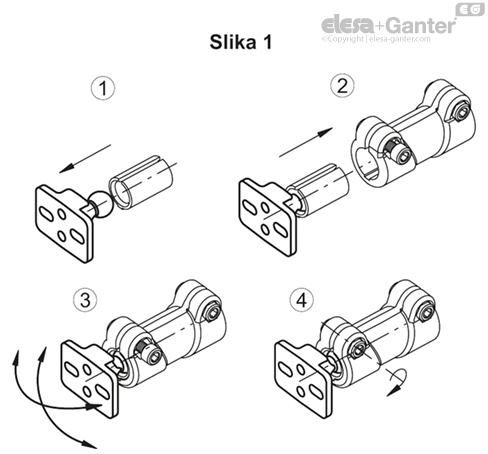

Navodila za sestavljanje (Slika 1)

• Krogelni zglob vtisnite v en konec puše.

• Ko sprostite vpenjalni vijak, vstavite pušo v vpenjalni spoj, da se zaskoči.

• Obrnite zglob v želeno smer.

• Zategnite vijak vpenjalnega spoja.

Če je treba spremeniti položaj zgloba, priporočamo, da sprostite vpenjalni vijak.
