Izvedba
Ploščice
Umetna masa SUPER termoplast (poliamid, PA), ojačana s steklenimi vlakni, črna, mat.
Vijaki
Plemenito jeklo AISI 304.
Opomba
Funkcije in uporabe
Komplet PM-M.2000 omogoča montaže ročajev M.2000 in M.2000-SWM na profile velikosti od 35 mm s T-utorom.
Za pritrditev plošč na ročaj sta priložena dva imbus vijaka M6x12 z ugreznjeno glavo. Ko je ročaj montiran na profil, ta vijaka nista več dostopna.
Navodila za sestavljanje
- Z vijakoma M6x12 montirajte plošče na ročaj.
- Ročaj montirate na želeno mesto na profilu z vijaki z ugreznjeno glavo M6 (niso priloženi) in ustreznimi vstavki za T-utore tipa GN 51B (ni priloženo).
Tehnički podaci

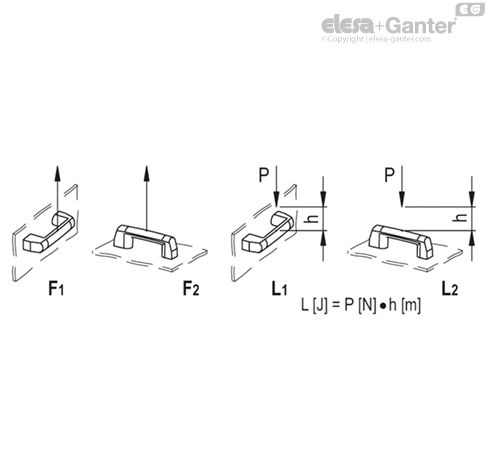

Natezna obremenitev in udarna trdnost: vrednosti F1, F2, L1 in L2, navedene v tabeli, so rezultat preskusov lomljenja v pogojih, prikazanih na sliki, pri temperaturi okolice.
