GN 2248

Elastomerne sklopke

Elastomerne sklopke GN 2248 brez zračnosti in natančno prenašajo kotne položaje in navore. Elastomerni element zaključeno povezuje pesta sklopke in s tem kompenzira odmike gredi ter obratovalne tolerance. Vpenjalna pesta omogočajo enostavno montažo.

• Pregled izvedb grednih sklopk
• Splošni napotki za gredne sklopke
• Montažni napotki za gredne sklopke
• Tehnični napotki za gredne sklopke
• Nastavki ISO
• Lastnosti umetne mase

Kot vse mehanske komponente so tudi gredi podvržene proizvodnim ali montažnim tolerancam, ki jih praviloma ni mogoče popolnoma odpraviti kljub velikemu tehničnemu trudu. Če se ta odstopanja pri konstrukciji ne upoštevajo, se bodo pojavile vibracije, hrup med delovanjem, obraba ali poškodbe gredi in njihovih ležajev. Ustrezne gredne sklopke ne le učinkovito kompenzirajo nepravilnosti v poravnavi in napake pri teku, temveč tudi znatno poenostavijo montažo in s tem zmanjšajo celoten trud. Odmik gredi in napake pri teku se lahko razlikujejo glede resnosti in jih je treba upoštevati pri izbiri ustrezne gredne sklopke.

Vrsta napake	Shema odmika
Radialno: Osi gredi potekajo vzporedno, vendar so radialno zamaknjene in se ne poravnavajo.
Kotno: Osi gredi ne ležijo v ravnini, temveč se sekajo pod določenim kotom.
Aksialno: Gredi se pomikajo aksialno vzdolž tekalne osi.
Koncentrično: Gredi se radialno premikajo navzven od središča tekalne osi.

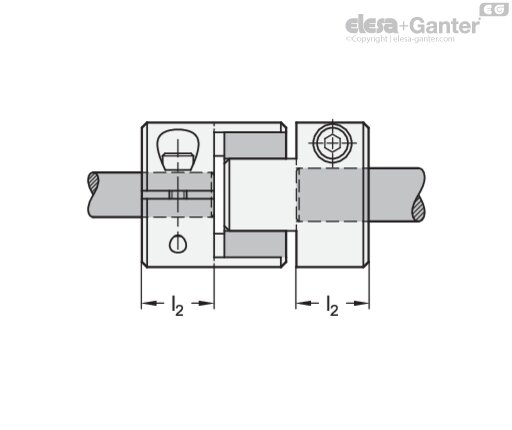

Za pravilno pritrditev pesta sklopke je treba gred vgraditi v skladu s priporočeno globino vstavitve gredi l₂. Globina vstavitve gredi l₂ je določena v listu standarda za ustrezno gredno sklopko. Če je globina vstavitve prenizka, lahko gred zdrsne iz sklopke gredi ali pa se vpenjalno pesto zlomi. Če je gred vstavljena pregloboko, lahko pride do motečih vplivov v sklopkah gredi, kar povzroči poškodbe.

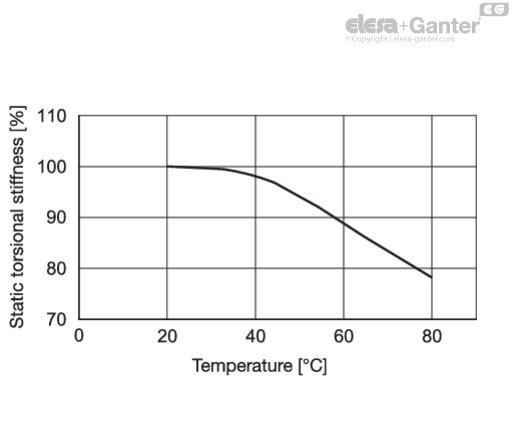

Diagrami prikazujejo spremembo statične torzijske togosti znotraj dovoljene obratovalne temperature, ob predpostavki, da je statična torzijska togost pri temperaturi 20 °C enaka 100 %. Z naraščanjem temperature se torzijska togost grednih sklopk zmanjšuje.

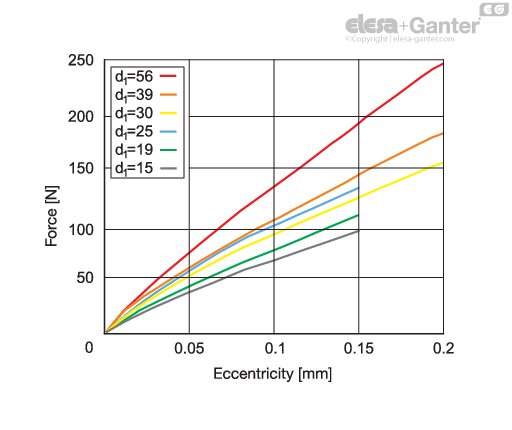

Pri ekscentričnih vgradnih položajih koncev gredi se sklopka gredi vedno poskuša vrniti v svoj mirovalni položaj. Sila, ki deluje pri tem, se imenuje povratna sila. Če so gredne sklopke nameščene z najmanjšo možno ekscentričnostjo, nastajajo manjše ekscentrične povratne sile. Poleg tega se zmanjša sila, ki deluje na ležaj gredi.

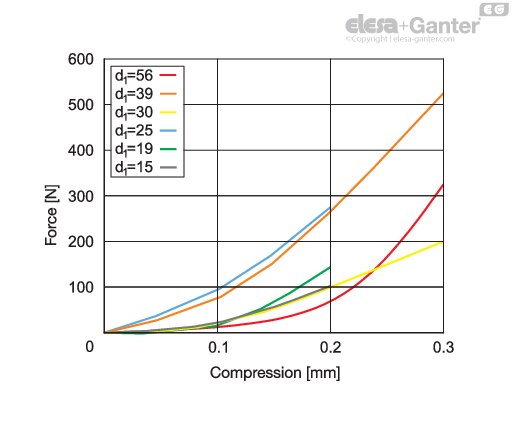

Če je gredna sklopka v kompresiji v aksialni smeri, tj. pod tlačno obremenitvijo, se poskuša vrniti v mirovalni položaj. Sila, ki deluje proti tlačni obremenitvi, se imenuje povratna sila. Manjša kot je kompresija gredne sklopke, manjša je povratna sila in aksialna sila. To je treba upoštevati pri dimenzioniranju gredne sklopke.
