CFB.

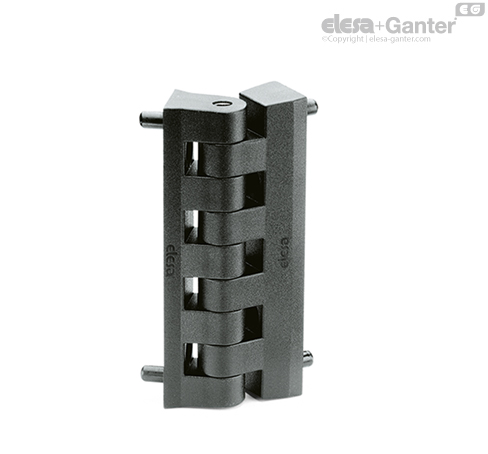

Tečaji za ozke podboje in okvirje

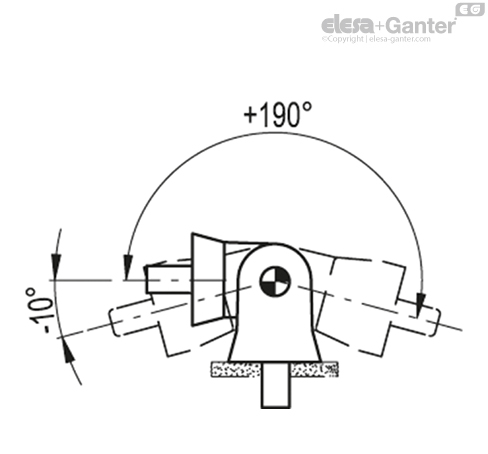

Kot vrtenja (približna vrednost)

Max 200° (-10° and +190° being 0° the condition where the two interconnected surfaces are on the same plane).

Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.

Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.





Testi upornosti	AKSIALNA OBREMENITEV		RADIALNA OBREMENITEV		OBREMENITEV POD KOTOM 90°
Opis	Največja delovna obremenitev Ea [N]	Obremenitev pri lomu Ra [N]	Največja delovna obremenitev Er [N]	Obremenitev pri lomu Rr [N]	Največja delovna obremenitev E90 [N]	Obremenitev ob lomu R90 [N]
CFB.108 SH-6	610	6020	640	5020	520	2200

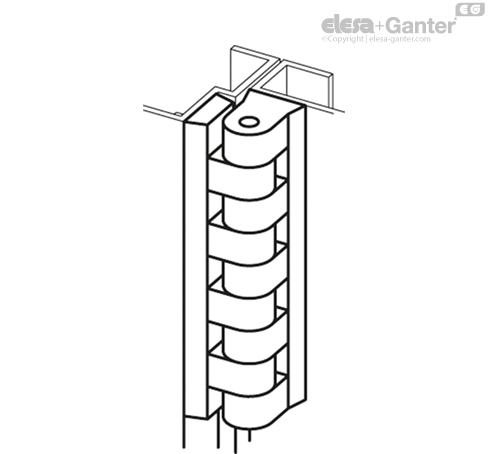

Navodila za sestavljanje

1. Remove the rotation pin and fit the two separated bodies of the hinge on the door and on the frame.
2. Assembly the two elements together matching the right alignment of the hinge and insert the rotation pin.
