CFG.

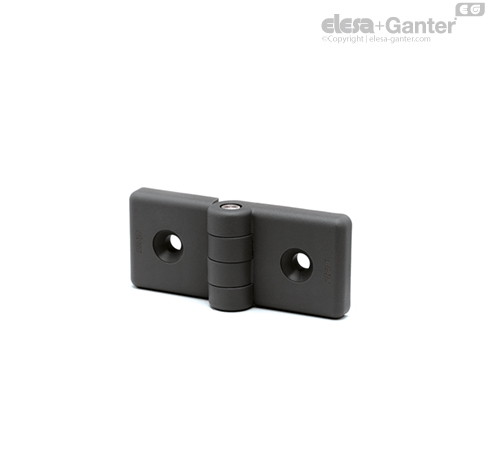

Hinges for profiles

Funkcije in uporabe

This type of hinge can be used with aluminium profiles from 30 up to 60 mm, also combining different dimensions.

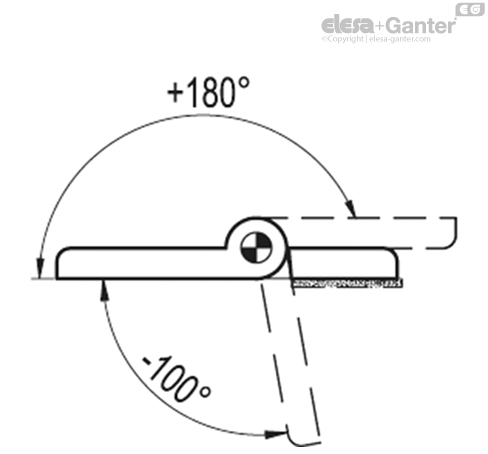

Kot vrtenja (približna vrednost)

Max 280° (-100° and +180° being 0° the condition where the two interconnected surfaces are on the same plane).

Omejitve kota vrtenja ne smete preseči, da ne vplivate na delovanje tečaja.

Če želite izbrati primerno vrsto in pravo število tečajev za svojo uporabo, glejte Smernice.

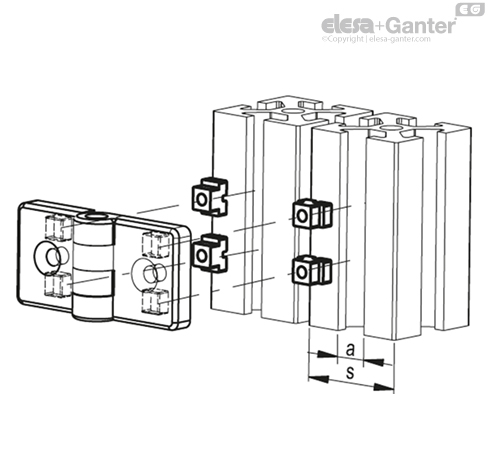

Profile dimension		Insert orientation	Insert colour
s	a
30	6		Svetlo siva
	8
40÷45	8		Dark grey
	10
50÷60	10		Črna
	12



Testi upornosti	AKSIALNA OBREMENITEV		RADIALNA OBREMENITEV		OBREMENITEV POD KOTOM 90°
Opis	Največja delovna obremenitev Ea [N]	Obremenitev pri lomu Ra [N]	Največja delovna obremenitev Er [N]	Obremenitev pri lomu Rr [N]	Največja delovna obremenitev E90 [N]	Obremenitev ob lomu R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
