Izvedba
Oblika
- F: z gumijastim omejilnikom, blokada zadaj, funkcija ločevanja
Identifikacijska št.
- 2: Pritrditev z ugreznjenimi izvrtinami
Profil vodila / kroglice / kletka s kroglicami
Plemenito jeklo 1.4301 NI
Gumijasti omejilnik
Plastika
Funkcija ločevanja
Plastika
Mazivo
Mast za kotalne ležaje, skladna z zahtevami FDA (NSF H1)
Delovna temperatura od -20 do +100 °C
Informacije

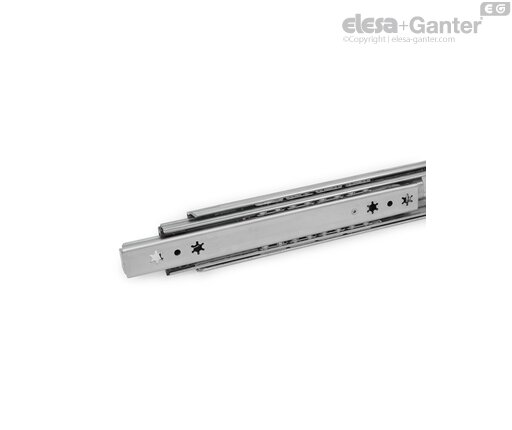

Teleskopska vodila GN 1460 so nameščena navpično in v parih. Hod doseže približno 100 % nazivne dolžine l1 (polni izvlek).
Teleskopska vodila so dobavljena v parih. Zaradi mehanike je namestitev mogoča na levo ali desno na izvlečnem elementu. Dostopnost vseh montažnih izvrtin je zagotovljena s pomožnimi izvrtinami. Prisotne so lahko tudi druge proizvodne izvrtine,vendar so prikazane le montažne izvrtine.
Montažne izvrtine

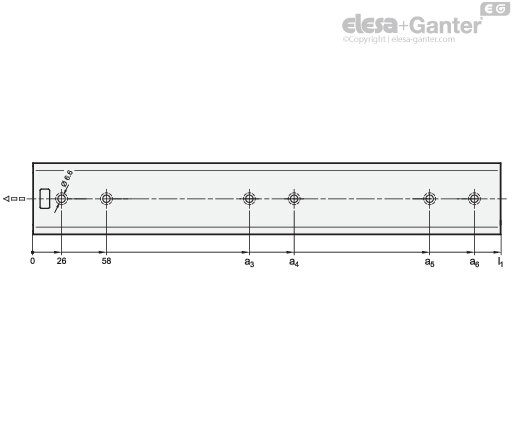

Montažne izvrtine – zunanje vodilo
| l1 | a3 | a4 | a5 | a6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 186 | 218 | 314 | 346 |
| 450 | 218 | 250 | 378 | 410 |
| 500 | 218 | 250 | 410 | 442 |
| 550 | 282 | 314 | 474 | 506 |
| 600 | 282 | 314 | 506 | 538 |
| 650 | 314 | 346 | 570 | 602 |
| 700 | 314 | 346 | 605 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 378 | 410 | 698 | 730 |

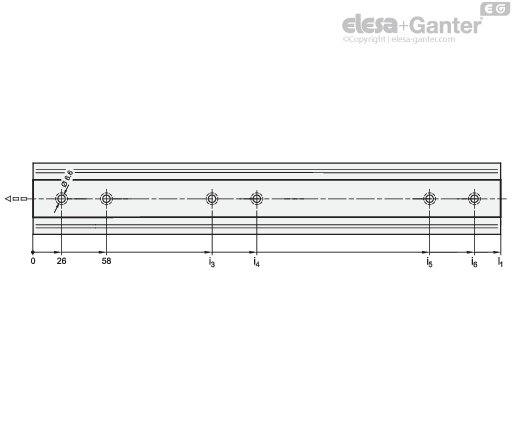

Montažne izvrtine – notranje vodilo
| l1 | i3 | i4 | i5 | i6 |
| 250 | 168 | 200 | - | - |
| 300 | 218 | 250 | - | - |
| 350 | 250 | 282 | - | - |
| 400 | 154 | 186 | 314 | 346 |
| 450 | 154 | 186 | 378 | 410 |
| 500 | 186 | 218 | 410 | 442 |
| 550 | 250 | 282 | 474 | 506 |
| 600 | 250 | 282 | 506 | 538 |
| 650 | 282 | 314 | 570 | 602 |
| 700 | 314 | 346 | 602 | 634 |
| 750 | 346 | 378 | 666 | 698 |
| 800 | 346 | 378 | 698 | 730 |
Pritrdilni vijaki
For the said loading forces FS to be absorbed reliably in the surrounding structure, all available countersunk holes of the outer and inner slide must be used. Failure to use fastening screws reduces the specified load capacity accordingly. The following screws can be used for mounting:
| Designation - standard | Outer slide | Inner slide |
| Hex socket countersunk head screw DIN 7991 | M 5 | M 5 |
| Countersunk screw, Phillips DIN 965 | M 5 | M 5 |
| Countersunk screw, Phillips DIN 7997 | Size 5 | Size 5 |

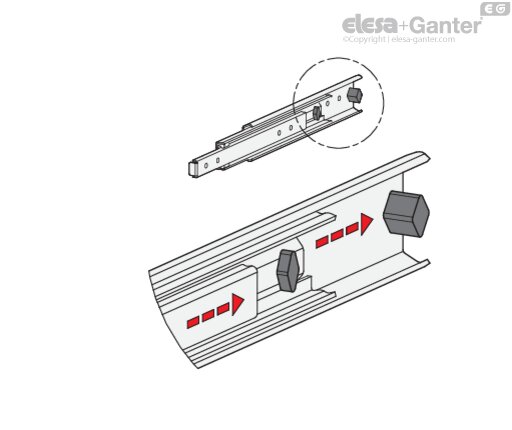

Gumijasti omejilnik, blokada zadaj
Gumijasti omejilniki pri obliki F blažijo udarce vodila v zadevnem končnem položaju. To zmanjša hrup in podaljša življenjsko dobo. Omejilniki so delno skriti in delno vidno pritrjeni na vodila, kar določajo zahteve glede oblike, materiala in trdote.
V zadnjem končnem položaju gumijasti omejilnik prevzame tudi funkcijo zaskoka. To se kaže kot rahel upor pri odpiranju in zapiranju vodila.
Če se v smeri izvleka pojavijo večje statične ali dinamične obremenitve, jih morajo absorbirati zunanji omejevalni elementi.
Funkcija ločevanja
Oblika F ima tudi funkcijo ločevanja, ki omogoča popolno ločitev izvlečnega elementa na območju srednjega in notranjega vodila. To olajša montažo in omogoča tudi hitro odstranitev izvlečnega elementa, na primer med pogostimi vzdrževalnimi deli na komponentah, ki ležijo za njim.

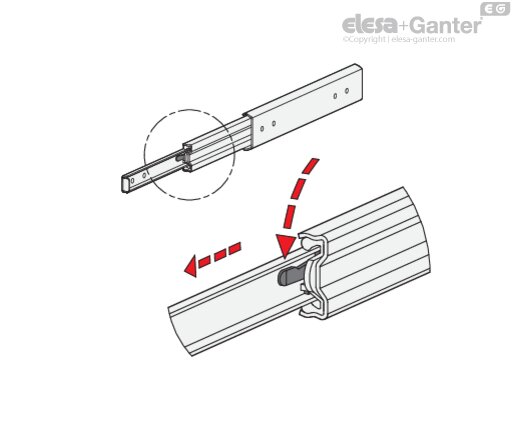

Postopek ločevanja teleskopskega vodila se hitro in enostavno aktivira s pritiskom na sprostitveno ročico v iztegnjenem položaju, kar omogoča, da se notranje vodilo izvleče v smeri naprej.

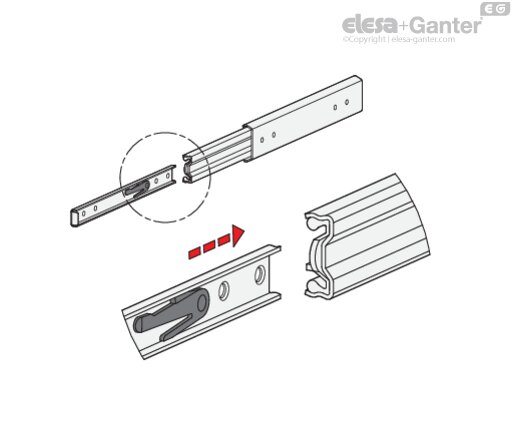

Za ponovno povezavo vodil se kletke s kroglicami premaknejo v sprednji končni položaj. Notranje vodilo se nato potisne do zadnjega omejilnika, kjer se samodejno zaskoči.
Zaščitena razporeditev sprostilnega mehanizma preprečuje nenamerno ločitev vodila.
