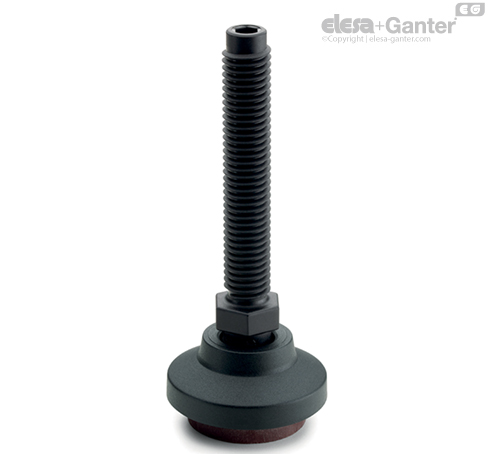

Izvedba
Osnova
S steklenimi vlakni ojačan tehnopolimer na podlagi poliamida (PA), črna barva, matirana obdelava.
Element za dušenje tresljajev
Guma na podlagi poliuretana (PUR), naravna barva, trdota 50 Shore A.
Zgibno steblo
S steklenimi vlakni ojačan poliamidni (PA) SUPER-tehnopolimer, s šestrobim nastavkom in regulacijskim šesterokotnikom.
Opomba
Funkcije
Zaradi lastnosti stebla iz SUPER-tehnopolimera sta poleg naravne odpornosti proti koroziji doseženi tudi visoka togost in mehanska odpornost.
Zasnovani so za dušenje vibracij, udarcev in zvokov, ki jih povzročajo premikajoča se telesa ali neuravnotežene vibrirajoče mase opreme in strojev, ki lahko povzročijo:
- nepravilno delovanje in skrajšanje življenjske dobe stroja in/ali strojev v bližini;
- škodo za zdravje upravljavca;
Informacije za naročanje
Izravnalne noge so dobavljene nesestavljene, kar olajša prenašanje in shranjevanje. Sestavni deli (osnova in steblo) so dobavljeni v ločeni embalaži: manjša prostornina in boljša zaščita pred praskami in umazanijo.
Za ločeno naročanje osnov in stebel glejte:
Tehnični podatki in smernice za izbiro
Največja vrednost statične obremenitve, prikazana v tabeli, označuje statično obremenitev za specifično obremenitev 0,4 N/mm2, ki ji je lahko podvržen dušilni element, da je blaženje tresljajev optimalno.
Tabela prikazuje tudi vrednosti (l2) elastične deformacije pri obremenitvi največ 0,6 N/mm² v primeru dinamične obremenitve.
Učinkovitost dušenja je odvisna od razmerja med motečo frekvenco stroja in lastno frekvenco dušilne noge.
Lastna frekvenca osnove je odvisna od materiala, geometrije in specifične obremenitve [N/mm2], ki ji je podvržena.
Specifično obremenitev dobimo tako, da uporabljeno obremenitev delimo z nosilno površino dušilnega elementa.
Ko je znana specifična obremenitev, lahko iz grafa na sliki 1 izračunamo lastno frekvenco noge.
Dušenje se začne, ko je razmerje med interferenčno frekvenco stroja in lastno frekvenco dušilne noge večje od √2. Večja kot je razlika med interferenčno frekvenco stroja in lastno frekvenco noge, večje je dušenje (glejte sliko 2).
Primer:
- Pričakovana obremenitev noge = 150 N
- Specifična obremenitev LS.VA-32 = 150/239 = 0,63 N/mm2
- Specifična obremenitev LS.VA-40 = 150/452 = 0,33 N/mm2
- Zato je primeren LS.VA-40, saj je specifična obremenitev primera manjša od 0,4 N/mm2, kar je optimalna vrednost dušenja.
- Če uporabimo graf na sliki 1 za specifično obremenitev 0,33 N/mm2, dobimo lastno frekvenco 26 Hz (krivulja LS.VA-40).
- Če uporabimo graf na sliki 2, bo izbrana noga pri 26 Hz začela dušiti frekvence, višje od 32 Hz.
Pri frekvenci stroja 61 Hz se doseže 69-odstotno dušenje.
Pri frekvenci stroja 85 Hz se doseže 92-odstotno dušenje.
Dodatki
Dodatna oprema na zahtevo
NT.: Matica iz plemenitega jekla AISI 304 ali pocinkanega jekla.
