Izvedba
Material
Termoplasti (polipropilen, PP), visoka UV-odpornost, RAL 9005, črna.
Standardne izvedbe
Pritrdilne izvrtine za cilindrične vijake ali šestrobne vijake.
- DCE-S-2-3-4-5-6-7: z dvema luknjama.
Delovna temperatura
Od –30 do +90 °C.
Opomba
Funkcije in uporabe

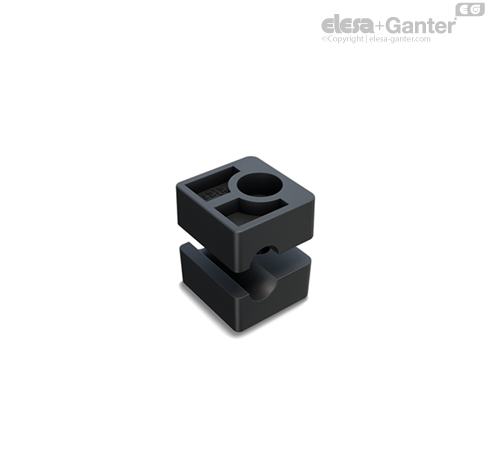

Cevne objemke serije po standardu DIN 3015-1 omogočajo varno pritrditev togih cevi ali fleksibilnih kablov ter zmanjšujejo vibracije in hrup.
Standard še zlasti opredeljuje specifične referenčne skupine, odvisno od celotnih dimenzij priključnih blokov.
Tabela prikazuje referenco med skupino DIN 3015-1 in ustrezno skupino DCE-S.
Posebno notranje narebričenje obeh polovic objemke zagotavlja dober oprijem med objemko in cevjo, kar zagotavlja visoko stabilnost.
Uporabljajo se tako v industrijski hidravliki kot pritrdilni sistem za konstrukcijo togih cevovodov (za tekočine ali pline) kot tudi v mobilni hidravliki (stroji za zemeljska dela, kmetijska vozila) za konstrukcijo hidravličnih ali pnevmatskih sistemov s fleksibilnimi cevmi ali kabli.
Uporabljajo se tudi v železniškem in ladjarskem sektorju.
Glejte Tehnični podatki cevnih objemk.
| Referenca med skupino DIN 3015-1 in skupino DCE-S |
|---|
| Skupina DIN-3015-1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 |
| Skupina DCE-S | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Podrobnosti so na voljo na zahtevo
Podrobnosti so na voljo na zahtevo
- Cevne objemke različnih premerov.
- Različni materiali in barve.
Dodatna oprema na zahtevo
Dodatki
Za montažni komplet DCK-S.
