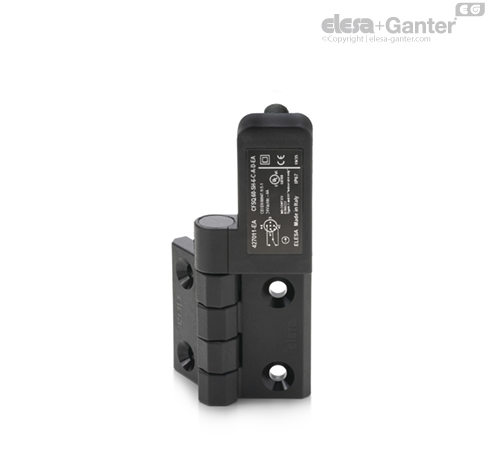

CFSQ-C-B-D-EA Tečaji z vgrajenim varnostnim stikalom Zadnji priključek, mikrostikalo na desni strani, začetni kot -90°

Funkcije in uporabe

• Tečaj z vgrajenim stikalom (patent ELESA) je varnostna naprava, saj v primeru nenamernega odpiranja vrat, strojnih zaščit ali varnostnih vrat na strojih in proizvodni opremi samodejno prekine napajanje, s čimer zaščiti upravljavce.
• Stikalo je opremljeno z dvema kontaktoma: enim NC-kontaktom in enim preklopnim NO-kontaktom, oblika C, glejte standard IEC EN 60947-5-1.
• Stikalo s pozitivnim odpiranjem (v skladu s standardom IEC EN 60947-5-1, nastavek K): kontakti se odklopijo pri neposrednem gibanju aktuatorja, na katerega deluje delovna sila prek neelastičnih elementov.
• Stikalo za hitro sprostitev: hitrost pomika drsnika kontaktnega držala ni odvisna od delovne hitrosti.
• Enostavna montaža: vgrajeno varnostno stikalo je skupaj s tečajem integrirano v enotno ohišje, kar omogoča zelo enostavno in hitro montažo. To je velika prednost v primerjavi z nekaterimi tradicionalnimi sistemi, ki še vedno zahtevajo ločeno namestitev tečaja in varnostnega stikala, ki sta povezana s posebnim zatičem, ki nadomesti standardni zatič tečaja.
• Univerzalna uporaba: tečaje CFSQ je mogoče namestiti na pogosto uporabljene aluminijaste profile.





Kot vrtenja (približna vrednost)



Testi upornosti	AKSIALNA OBREMENITEV	RADIALNA OBREMENITEV	OBREMENITEV POD KOTOM 90°
Opis	Največja omejitev statične obremenitve Sa [N]	Največja omejitev statične obremenitve Sr [N]	Največja omejitev statične obremenitve S90 [N]
CFSQ	2100	2800	1300
CFSQ-EA	1200	1500	600

Pri tečajih CFSQ z vgrajenim varnostnim stikalom je referenčna vrednost največja mejna statična obremenitev (Sa, Sr, S90), saj se ti tečaji lahko uporabljajo kot varnostne naprave. Nad to vrednostjo se lahko material zlomi, kar ogrozi funkcionalnost tečajev. Seveda je treba za to vrednost uporabiti ustrezen faktor glede na pomembnost in stopnjo varnosti določene uporabe. Vrednosti obremenitve, navedene v preglednicah različnih tečajev, so rezultat preskusov, opravljenih v naših laboratorijih pri nadzorovani temperaturi in vlažnosti (23 °C, 50-% RV), v danih pogojih uporabe in za omejeno časovno obdobje.



Delovanje in vzdrževanje vgrajenega varnostnega stikala

• Nominalna sprememba kota, ki je potrebna za preklop mikrostikala, je 6° (glejte diagram hoda). V normalnih pogojih uporabe, ko se konča mehanska življenjska doba naprave, se lahko nazivna sprememba poveča do 9°. Predlagamo, da preverite pravilno delovanje tečaja v skladu s standardom UNI EN ISO 13857.
• Pri uporabah s funkcijo varnostne zaščite se mora tečaj obrniti vsaj za 15°, kar ustreza prisilnemu odpiranju (pozitivnemu odpiranju) kontaktov z aktuatorjem.
• Predlagamo, da pred začetkom delovanja in nato redno preverjate pravilno delovanje tečaja CFSQ.
• Ob odprtju zaščite se mora stroj takoj ustaviti. Če je zaščita odprta na kateri koli stopnji, se stroj ne sme zagnati.

Opozorila

• Tečaja z vgrajenim varnostnim stikalom ne smete uporabljati v okoljih s pogostimi temperaturnimi spremembami, ki lahko povzročijo kondenzacijo, ter v prisotnosti eksplozivnih ali vnetljivih plinov.
• Tečaj z vgrajenim varnostnim stikalom mora biti vedno zaščiten z ustrezno varovalko (glejte tabelo).
• Za izbiro in uporabo tečaja z vgrajenim varnostnim stikalom je odgovorna stranka, ki preveri, ali je ustrezna uporaba skladna z veljavnimi varnostnimi standardi v dejanskih pogojih delovanja.
• Uporaba tečajev CFSQ vedno pomeni popolno poznavanje in upoštevanje veljavnih varnostnih standardov, vključno z EN ISO 13849-1, IEC EN 60204-1, UNI EN ISO 14119, EN ISO 12100.
• Tečaj mora vedno sestaviti in priključiti usposobljeno osebje, ki mora redno preverjati brezhibno delovanje tečaja.







* Obratovalni cikel je enakovreden enemu zapiranju in enemu odpiranju, kot zahteva standard EN 60947-5-1.

Dodatna oprema na zahtevo

FC.M12x1: podaljški s 4-polnim ženskim aksialnim priključkom M12.

Posebne verzije na zahtev

Delovni kot tečaja, ki ni med 0° in 180°, na vsakih 15°, če okvir sistema/vrata zahtevajo posebno izvedbo.

Navodila za sestavljanje

• Ohišje tečaja z vgrajenim stikalom namestite na fiksni del (okvir), drugi del ohišja pa na vrata. Razdalja med osjo zatiča tečaja in vrati mora biti vsaj 5 mm (slika 3).
• Med luknjami v stenah, na katere je montiran, in premerom nastavitvenih vijakov pustite čim manjšo razdaljo (največ 0,5 mm). Predlagani zatezni moment ne sme biti presežen: 5 Nm.
• Tečaja ne smete uporabljati kot mehanski končni potisk za maksimalno odpiranje vrat ali za zaprta vrata. V ta namen priporočamo uporabo zunanjih mehanskih zapor, ki preprečujejo, da bi se vrata popolnoma odprla proti telesu tečaja, nameščenemu na okvir, ali da bi presegla kot, pri katerem sta obe povezani površini v isti ravnini.
• Tečaj CFSQ je treba vedno sestaviti z vsaj enim dopolnilnim tečajem CFMQ (CFMQ.60-45-SH-6 koda 425812). V primeru vodoravnega odpiranja vrat ali omejene mase je mogoče uporabiti samo en tečaj.
• Priključni kabli morajo biti vedno zaščiteni pred mehanskimi poškodbami.





Kabli

• Kabel s priključkom M12x1 z naslednjo shemo vezja.
• Normalno zaprt NC-kontakt: za varnostne uporabe je treba v skladu s standardom IEC EN 60947-5-1 uporabiti samo NC-kontakt (za prekinitev), NO-kontakt pa se ne uporablja
• Normalno odprt NO-kontakt: normalno odprt kontakt se lahko uporablja samo, če se tečaj uporablja kot kazalnik stanja (signalizacija); v tem primeru se lahko hkrati vedno uporablja tudi NC-kontakt kot kazalnik stanja (signalizacija).
