Informacije
Z nastavitvenim gumbom GN 700 je mogoče gred brezstopenjsko nastavljati v obe smeri vrtenja. Pri tem pa vpenjalni mehanizem z največjo nosilnostjo 15 Nm zagotavlja, da je gred blokirana v katerem koli položaju.
To preprečuje nenadzorovano nastavljanje gredi. Vpenjalo zato zagotavlja zaščito pred neželenim nastavljanjem zaradi povratnega navora.
Skalne in označevalne črte so popolnoma odporne proti obrabi in enostavne za odčitavanje, saj gravura ustvarja kontrast med številkami in znaki v barvi aluminija ter črno eloksirano površino.

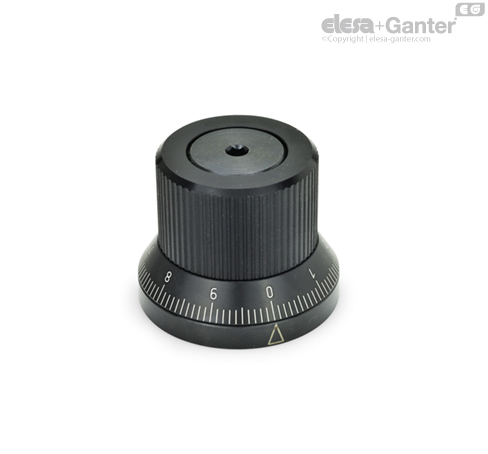

Poleg standardne skale (oblika S) so ti nastavitveni gumbi lahko dobavljeni s poljubno skalo (oblika KS).
Glede postavitve črt, poteka številk, položaja številk in zaporedja številk na skali uporabite navodila v »Pravilno naročilo skale« .
Opis
Vpenjalni mehanizem nastavitvenega gumba predstavlja dvostransko delujočo zaporo za prosti in povratni tek, ki lahko prenaša nastavitveni navor v obe smeri vrtenja in absorbira povratni navor ne glede na smer vrtenja. Nastavitveni gumb ni primeren za uporabo na strojih in napravah, ki so izpostavljeni vibracijam.
Puša je z izhodno gredjo povezan z moznikom/utorom pesta.
Nadgradni del je fiksen; centriran je s pušo in vpenjalnimi valji, na okvir stroja ali ohišje pa je pritrjen s 3 vijaki.
Vrtljivi gumb z narebrenim vencem je uležajen na pušo.
Obroč s skalo je fiksno povezan s pušo in s tem z izhodno gredjo prek dveh vijakov z ugreznjeno glavo.
Ko se vrtljivi gumb nastavlja, se glede na smer vrtenja eden od vpenjalnih valjev s sojemalnim zatičem proti sili povratne vzmeti pomakne izven vpenjalnega položaja. To omogoča prosto vrtenje puše oz. gredi.
Drugi, nasprotni sojemalni zatič omejuje območje nastavitve valja in hkrati zagotavlja varno in zaključeno prileganje puše. Valj, ki ostane v vpenjalnem položaju, deluje kot prosti tek.
Ko se vrtljivi gumb sprosti, pritisna vzmet zagotovi, da se valj potisne nazaj v vpenjalno območje, tako da se puša preko valja vpne na fiksni nadgradni del in gred se blokira.
Ker je obroč skale fiksno povezan s pušo, je mogoče natančno preveriti nastavitev gredi.
Nastavitvenega gumba z brezstopenjskim zaklepanjem ni mogoče uporabiti, če se izhodna gred med nastavitvijo pomika naprej. Poleg tega vpenjalni mehanizem ne more uležajiti izhodne gredi.
Navodila za montažo
Pravilno delovanje je zagotovljeno le, če je os gredi na strani stroja natančno pravokotna na naležno površino za nadgradni del.
