Izvedba
- B: brez utora pesta
- K: z utorom pesta DIN 6885-1 P9
- V: s štirirobim nastavkom DIN 79

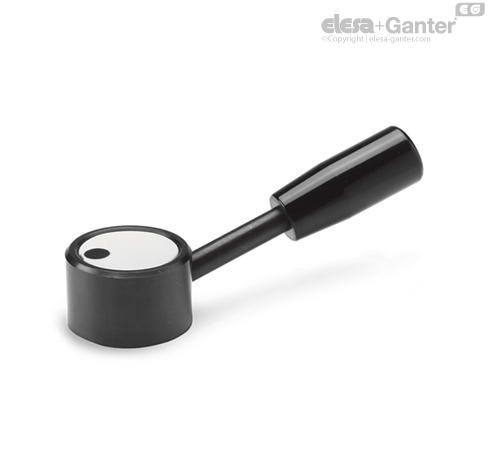

- M: pokrov z oznako
- N: nevtralni pokrov
Umetna masa, poliamid (PA)
svetlo siva
Umetna masa, fenolna smola (PF)
črna, svetleče
Informacije
Pokrov prestavnega pesta GN 750 zakriva pritrdilne elemente (glejte primere montaže) kot tudi gredi, ki izstopajo oziroma so povlečene v notranjost. Poleg tega je nanj mogoče natisniti znake in simbole.
Pri montaži se pokrov vtisne z roko. Za demontažo ga lahko z izvijačem dvignete iz vdolbine.
Primeri montaže
Prestavno pesto GN 750 z vzmetenim pritisnim elementom GN 614 , pritrjeno s prečnim zatičem. Razporeditev vzmetenega pritisnega elementa omogoča enostavno montažo; po potrebi lahko zaskočni stožec pred vtiskanjem pritisnega elementa izvrtate iz montiranega prestavnega pesta. Uvlečena gred in izvrtina za vzmeteni pritisni element sta zaradi pokrova nevidna.
Prestavno pesto GN 750 z utorom pesta/moznikom, aksialno pritrjena s podložkami GN 184 , z obročastim utorom za namestitev omejevalnih zatičev kota vrtenja.
