Izvedba

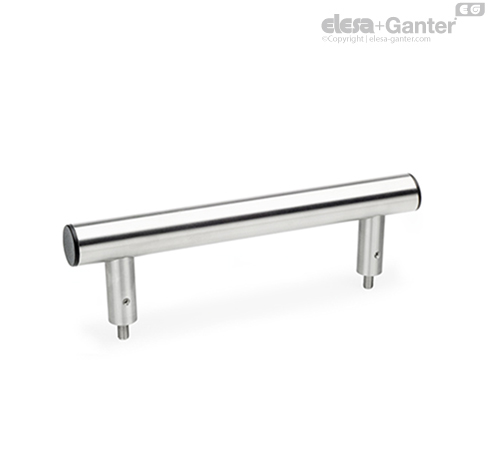

- K: s pokrovom iz umetne mase
- E: s pokrovom iz plemenitega jekla
Plemenito jeklo 1.4301, debelina stene 1,5 mm
mat, svetleče
Plemenito jeklo 1.4301
mat, svetleče
- Umetna masa, termoplastični elastomer (TPE)
- Plemenito jeklo 1.4301 za obliko E
Plemenito jeklo 1.4301
- Montažni vijak z navojnim zatičem DIN 913-M8
Informacije
Za montažo cevastih ročajev GN 666.7 (montaža z upravljalne strani) se montažni vijak privije na strani stroja z navojnim zatičem DIN 913-M8x25 (priložen), nato pa se ročaj pritrdi in zavaruje na strani z navojnim zatičem DIN 914-M5.
Cevasti ročaji GN 666.7 so v obliki E v celoti izdelani iz plemenitega jekla kakovosti A2 in so zato posebej primerni za uporabo v agresivnih okoljih.
Montažna skica

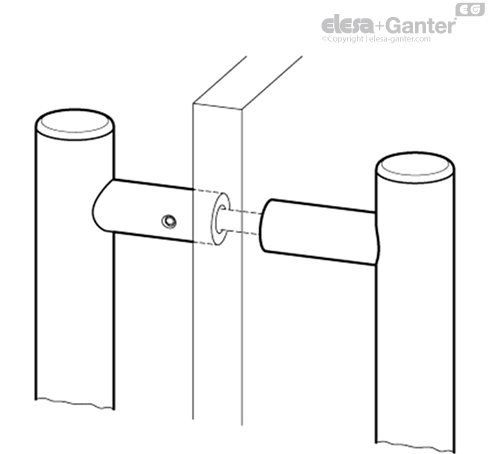

Informacije o nosilnosti Cevasti ročaji GN 666.7 omogočajo nasproti ležečo montažo v parih, npr. kot dvojni ročaji na vratih. This method could be used on doors (double handle).
Praviloma je zato zahtevana prilagoditev dolžine navoja I4. Navojni zatič DIN 913-M8x25-A2, ki je serijsko priložen montažnemu vijaku, je treba zamenjati z ustrezno daljšim vijakom.
Ročaji s prilagojeno dolžino navora I4 so dobavljivi na zahtevo.
