Informacije
Kavljasti zapahi GN 115.8-WOE-NL-SST s kavljem in pridržalnim elementom se uporabljajo predvsem za drsna vrata in lopute. Zapiranje poteka radialno glede na os vrtenja, kar odpira širok spekter možnih aplikacij.
Zapahi GN 115.8-WOE-NL-SST so dobavljeni z nemontiranim kavljem.
Napotki za konstrukcijo in montažo

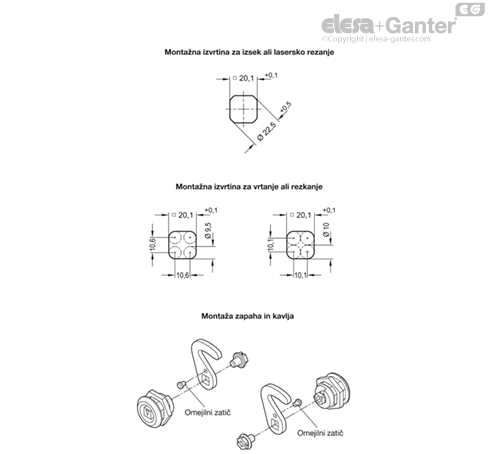

Za montažo so vrata oz. loputa opremljena z izvrtino, kot je prikazano na skici.
Pri serijski proizvodnji se potrebna montažna izvrtina v vratnem krilu običajno ustvari z izsekom ali laserskim rezanjem.
Poleg tega je mogoče montažno izvrtino izdelati z vrtanjem ali rezkanjem v skladu s prikazanimi skicami.
Za majhne serije in jekleno pločevino debeline do 2 mm je na voljo prebijač za pločevino GN 123 kot primerno orodje.
Kavelj je mogoče pritrditi na zapah šele po vgradnji ohišja zapaha v vratno krilo.

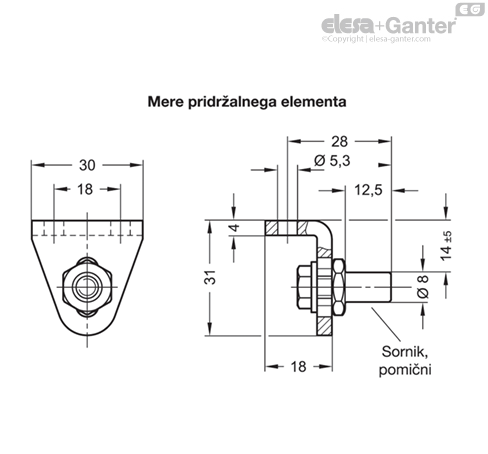

Sornik pridržalnega elementa je mogoče nastaviti po višini za ±5 mm prek utora, kar olajša nastavitev zapaha na montažni strani.
V idealnem primeru je sornik v blokiranem stanju v ravnini vrtilne osi, kot je prikazano. Vendar pa stranski odmik do 4 mm ne vpliva na delovanje.
Kot vrtenja kavlja je običajno omejen na 90°.
Glede na montažo priloženega nemontiranega omejilnega zatiča se zapiranje doseže z vrtenjem v desno ali levo.
Brez omejilnega zatiča se lahko kavelj vrti za 360°.
