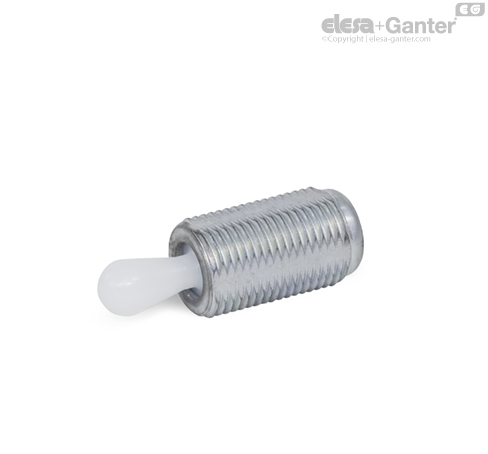

GN 713-KA Stranski pritisni elementi Potisni zatič iz umetne mase, brez zatesnitve

Vzmetni stranski pritisni elementi GN 713 so vsestranski in učinkoviti elementi za pridržanje, pozicioniranje in vpenjanje obdelovancev.

Prihranijo zahtevne nadgradnje, zavzamejo malo prostora in jih je enostavno namestiti. Potisni zatič je mogoče z navojem prilagoditi višini obdelovanca.

Za vtiskanje stranskih pritisnih elementov so na voljo montažni trni GN 713.1 is available (see table).

Položaj montažne izvrtine je podan iz dolžine obdelovanca_m s prištetim odmikom izvrtine m, izračunati pa ga je mogoče po naslednji formuli:

w = največji nastavitveni pomik potisnega zatiča

t = višina obdelovanca

m = odmik izvrtine

Primer 1:

Višina obdelovanca t je višja od višine konusa l₃

m = d₁/2 - w/2

Primer 2:

Višina obdelovanca t je višja od višine konusa l₃

m = d₁/2 - (l₃-t) x 0,123

Če je položaj montažne izvrtine določen v skladu s specifikacijami, je zagotovljeno, da je na voljo celoten nastavitveni pomik stranskega pritisnega elementa za izravnavo tolerance obdelovanca.

V primeru 1 je poleg stranske vpenjalne sile prisoten tudi učinek vlečenja navzdol, ki pritiska obdelovanec na podporno površino.

Za montažo se priporoča uporaba montažnih trnov GN 715.1 oz. vijačnega orodja GN 713.1.

Ekscentrične puše GN 715.2 so pomoč pri montaži stranskih pritisnih elementov GN 714 / GN 715. Omogočajo nastavitev stranskih pritisnih elementov v najugodnejši položaj vpenjanja, npr. za premagovanje večjih tolerančnih razponov obdelovanca.
