Izvedba
Material
Prozoren tehnopolimer na osnovi poliamida (PA-T). Zelo odporen na udarce, topila, olja z aditivi, alifatske in aromatske ogljikovodike, bencin, nafto, fosforne estre.
Izogibajte se stiku z alkoholom ali detergenti, ki vsebujejo alkohol.
Vijaki, matice in podložke
Pocinkano jeklo.
Tesnilni obroči
Stopničasta oblika za tesnilo na stenah rezervoarja in tesnilni obroček iz sintetične gume NBR pod glavo vijaka.
Predlagana hrapavost površine za nameščanje tesnilnega obroča Ra = 3 µm.
Plovec
Tehnopolimer na osnovi poliamida (PA), ojačan s steklenimi vlakni, črne barve, z vgrajenim magnetnim elementom, ki aktivira električni kontakt, ko plovec doseže prag kontakta, naveden na risbi (podatki veljajo za mineralno olje tipa CB68, v skladu s standardom ISO 3498, temperatura 23 °C).
Plovnost zagotavljajo tekočine z gostoto, večjo od 800 kg/m3.
Nosilec z moškim priključkom
Vodoodporen, s stikalom s tremi vodniki (SW) in diodo LED. 8-polni vtični priključek M12x1 z navojem iz termoplasta, ojačenega s steklenimi vlakni (poliamid, PA), samougasljiv po UL-94-V0, črn, matiran.
Za pravilno montažo glejte Opozorila.
Kontrastni prikaz
Bel lakiran aluminij. Ohišje v ustrezni zunanji zadnji reži zagotavlja najboljšo zaščito pred neposrednim stikom s tekočino.
Pred sestavljanjem ga je mogoče izvleči z nagnjene strani, da se omogoči vstavljanje črt ali besed, ki označujejo ravni.
Standardne izvedbe
- HCV-E-NO-LD: Električni kontakt se zapre, ko se doseže najnižjo raven napolnjenosti, in LED spremeni iz zelene v rdečo.
- HCV-E-SW-LD: Električni preklopni kontakt preklopi med priključkoma, ko je dosežena najnižja raven napolnjenosti, indikator LED pa spremeni barvo iz zelene v rdečo.
Najvišja neprekinjena obratovalna temperatura
90 °C (z oljem).
Opomba
Funkcije in zmogljivosti

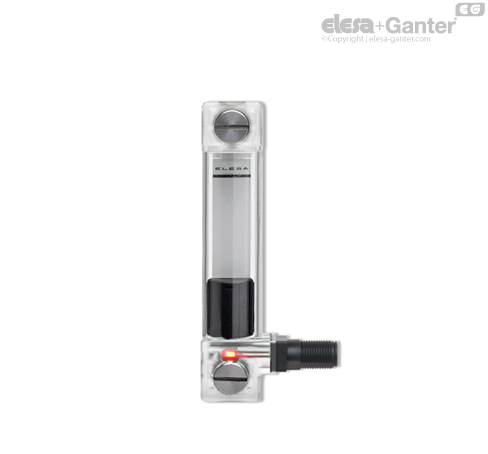

Poleg vizualnega indikatorja nivoja olja indikatorji nivoja olja HCV-E dajejo električni signal, ko je dosežen minimalni nivo polnjenja, zeleni ali rdeči svetlobni signal pa kaže, ali je tekočina prisotna ali ne.
Električni signal se preklopi hkrati s preklopom indikatorske lučke.
Izhod z lateralnim priključkom omogoča zmanjšanje stopnje posredovanja senzorja.
Ultrazvočno varjenje za zagotovitev popolnega tesnjenja.
Največja vidljivost nivoja tekočine tudi iz stranskih položajev.
Učinek leče za boljšo vidljivost nivoja tekočine.
Če uporabljate razširitev, mora biti izhod kabla enak, kot je prikazano na sliki 1.
Tehnički podatki
V laboratorijskih preskusih, ki so jih opravili z mineralnim oljem tipa CB68 (v skladu s standardom ISO 3498) pri 23 °C za omejen čas, je zvar vzdržal: 18 bar (HCV.76), 18 bar (HCV.127) in 12 bar (HCV.254).
Za uporabo s tekočinami, ki niso mineralna olja, in pod posebnimi tlačnimi in temperaturnimi pogoji, se obrnite na tehnično službo podjetja ELESA.
V vsakem primeru priporočamo, da preverite ustreznost izdelka za dejanske delovne pogoje
Navodila za uporabo
Navodila za ožičenje
Priključite pozitivni pol električnega napajanja na priključek Vin ali Vsf. Nožica Vin ima nadtokovno zaščito, ki je nastavljena na 300 mA (pri 25 °C).
Tok na vhodu nožice Vsf mora biti omejen z varovalko ali enakovredno zaščito, ki jo zagotovi uporabnik, tako največje vrednosti, navedene v preglednici električnih lastnosti, niso presežene.
Na nožice 3, 4, 5 in 8 priključite negativno napajanje.
Če naprava ni aktivirana, tj. nivo tekočine ni pod najnižjim nivojem in LED sveti zeleno, je na kontaktu NZ (NZ, nožica 1) prisotno pozitivno napajanje, priključeno na nožico Vin ali Vsf – to velja samo za napravo s preklopnim kontaktom (SW).
Ko je naprava aktivirana, tj. ko je nivo tekočine pod minimalnim nivojem in dioda LED sveti rdeče, je na kontaktu NO (NO, nožica 2) prisotno pozitivno napajanje, priključeno na nožico Vin ali Vsf.
