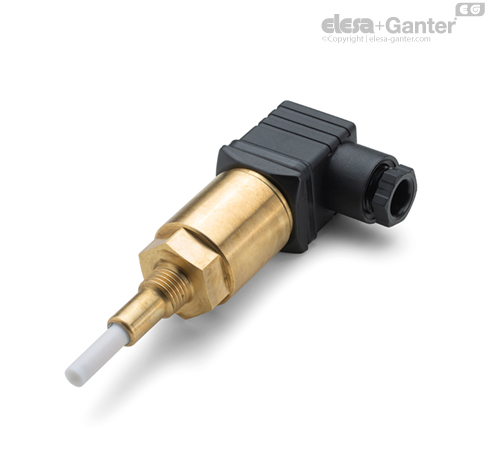

HSC-O-A Kapacitivni nivojski senzor Za električno neprevodne tekočine in priključke po DIN 43650, NPN aktiviran

Funkcije in uporabe

Primerno za zaznavanje električno prevodnih tekočin, kot je voda, in neprevodnih tekočin, kot sta olje in dizel.

Zakasnitev aktivacije senzorja za 4 sekunde ustreza času, ki preteče med zaznavanjem ravni napolnjenosti rezervoarja in pošiljanjem signala v krmilnik PLC.

Razlika, potrebna za umerjanje histereze izhodnega signala, se izračuna na podlagi intervencijske točke (l1) in ustreza navidezni intervencijski točki, ki se določi tako, da se vrednost razlike prišteje vrednosti l1.

Senzor je mogoče namestiti navpično in vodoravno.

Posebne verzije na zahtev

• Ohišje je izdelano iz plemenitega jekla 1.4401.

• Dolžina sonde: 90 mm

• Izbirna nastavitev zakasnitve aktiviranja med 1 in 10 s.

• Izbirna nastavitev razlike pri umerjanju med 0 in 5 mm.

• Zunanji navoj cilindrični cevni navoj po standardu UNI 228/1 ali stožčasti cevni navoj po standardu UNI 7/1.

Navodila za montažo

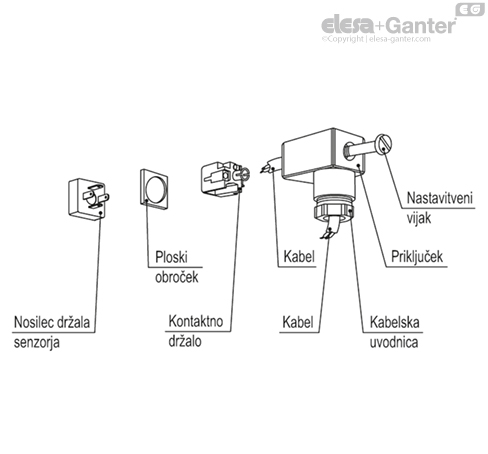

• Odstranite vtični priključek s senzorja tako, da sprostite zaporni vijak na vtičnem priključku. Odstranite držalo kontaktov in sprostite kabelsko uvodnico.

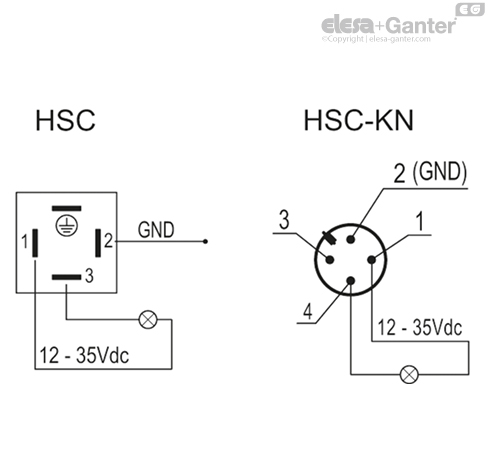

• Kabel vstavite v (standardni) vtični priključek in žice priključite na priključne sponke, kot je navedeno v navodilih za ožičenje.

• Sklop sestavite tako, da pritisnete držalo kontakta v priključek v želenem položaju.

• Vtični priključek privijte na senzor in nato zategnite kabelsko uvodnico.





Delovanje in vzdrževanje

Merjenje nivoja temelji na spremembi električne kapacitivnosti v rezervoarju. Sonda za merjenje nivoja in kovinska stena delujeta kot kondenzator, katerega električna kapacitivnost se spreminja glede na količino izdelka ali tekočine v rezervoarju.

Ko se nivo napolnjenosti rezervoarja poveča, se ustrezno poveča tudi električna kapacitivnost sonde.

Prazen rezervoar ima na primer manjšo električno kapacitivnost, poln rezervoar pa večjo.

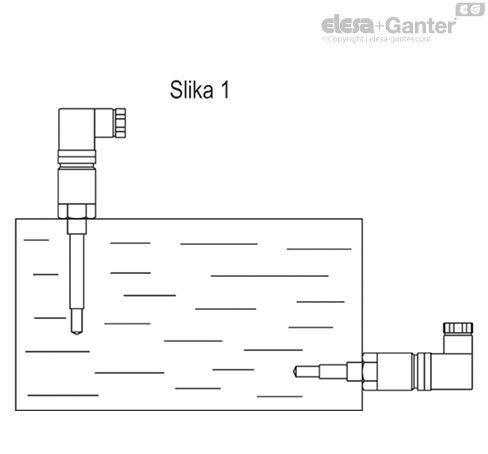

Senzor je mogoče namestiti navpično in vodoravno (slika 1).

Priporočljivo je, da redno preverjate stanje elektrode in njenega plašča ter jo po potrebi očistite z nekorozivnimi tekočinami.

Opozorila

Pri obeh možnostih vgradnje (vodoravno na strani rezervoarja ali navpično) se izogibajte dolgim priključnim cevem. Senzorja ne smete namestiti na povezovalne cevi, da preprečite nastajanje kondenzacije in kopičenje ostankov, ki bi lahko poslabšali zaznavanje.
