za kazalnike ravni olja HCK.
Z moškim priključkom DIN 43650C, za uporabo pri temperaturah do 80 °C
za kazalnike ravni olja HCK.
Z moškim priključkom DIN 43650C, za uporabo pri temperaturah do 80 °C
Držalo nosilca senzorja
Iz črnega tehnopolimera na osnovi poliamida (PA), vodotesen, z vgrajenim relejem z dvema vodnikoma, pritrjenima na priključek.
Lahko ga premikate vzdolž osi kazalnikom in ga pritrdite v želeni položaj z ustreznim vijakom (nastavitvenim vijakom) iz tehnopolimera.
Električni senzor
Z NO in NC (začetno stanje senzorjev releja) je mišljeno stanje električnega kontakta, ko je rezervoar poln in je zato plovec v zgornjem položaju (slika 1).
- NC: električni tokokrog se zapre, ko plovec v fazi polnjenja rezervoarja prečka senzor. Na enak način se električni tokokrog odpre, ko plovec prečka senzor v fazi praznjenja rezervoarja.
- NO: električni tokokrog se odpre, ko plovec v fazi polnjenja rezervoarja prečka senzor. Na enak način se električni tokokrog zapre, ko plovec prečka senzor v fazi praznjenja rezervoarja.
Plovec
Tehnopolimer na osnovi polipropilena (PP), najvišja dovoljena temperatura 80 °C ali tehnopolimer na osnovi poliamida (PA), najvišja dovoljena temperatura 120 °C, največja združljivost s kemikalijami, črna barva.
Plovec ima magnetni element, ki aktivira električni kontakt. Ko plovec doseže raven posega, ki jo je nastavil uporabnik, se z ustrezno postavitvijo držala senzorja vzdolž osi indikatorja aktivira električni kontakt.
Največji delovni tlak 2 bar (delovanje z oljem)
Distančne puše
Iz tehnopolimera na osnovi poliamida (PA). Nepogrešljivo v primerih, ko je rezervoar izdelan iz feromagnetnega materiala, da se prepreči interakcija med magnetom in kovinsko maso rezervoarja.
Moški priključek
- Priključek DIN 43650 C iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, črne barve.
- 4-polni priključek M12 x 1, z navojem iz tehnopolimera na osnovi poliamida (PA), ojačanega s steklenimi vlakni, s certifikatom za samougasljivost UL-94-V0, črne barve, mat.
Za pravilno montažo glejte Opozorila.
Ženski priključek (DIN 43650 C)
Z vgrajeno kabelsko uvodnico in držalom kontakta. Sprednji ali aksialni izhod (visok ali nizek), ki zagotavlja zaščito pred vodnimi curki (zaščitni razred IP 65 v skladu s tabelo EN 60529), med namestitvijo se lahko z ustreznimi previdnostnimi ukrepi poveča.
Tesnilni obroček iz sintetične gume NBR.

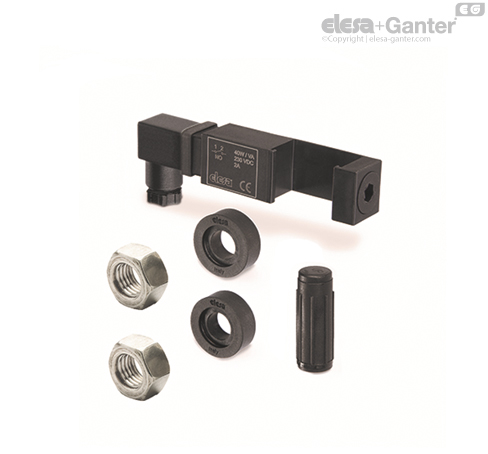

Kit
Komplet vključuje eno ali dve držali nosilca senzorja, plovec, 4 tesnilne obročke (2 FKM za HCK-GL in 2 NBR za HCK), dva distančnika in dve matici M12 UNI 5589 AISI 316 iz plemenitega jekla.
Uporabiti je mogoče več kompletov za električno krmiljenje različnih ravni, skladno z višino prozornega stolpca.
Standardne izvedbe
Za uporabo pri temperaturah do 80 °C: plovec iz tehnopolimera na osnovi polipropilena (PP).
- SLCK-NO: z normalno odprtim električnim kontaktom.
- SLCK-NC: z normalno zaprtim električnim kontaktom.
- SLCK-NO-NC: z enim normalno odprtim in enim normalno zaprtim električnim kontaktom.
- SLCK-NC-NC: z dvema normalno zaprtima električnima kontaktoma.
- SLCK-NO-NO: z dvema normalno odprtima električnima kontaktoma.
Za uporabo pri temperaturah do 120 °C: plovec iz tehnopolimera na osnovi poliamida (PA).
- SLCK-HT-NO: z normalno odprtim električnim kontaktom.
- SLCK-HT-NC: z normalno zaprtim električnim kontaktom.
- SLCK-HT-NO-NC: z enim normalno odprtim in enim normalno zaprtim električnim kontaktom.
- SLCK-HT-NC-NC: z dvema normalno zaprtima električnima kontaktoma.
- SLCK-HT-NO-NO: z dvema normalno odprtima električnim kontaktoma.
- KN: pripona, ki jo je treba dodati za različice z moškim priključkom M12
| Električni senzor | Stanje kontaktov | |
|---|---|---|
| Rezervoar je poln | Rezervoar je prazen | |
| SLCK-NO | NO | NC |
| SLCK-NC | NC | NO |
Dodatna oprema na zahtevo
FC-M12x1 podaljški s 4-polnim ženskim aksialnim priključkom M12.
Funkcije in zmogljivosti
Z uporabo kompleta SLCK kazalniki nivoja stolpca HCK. in HCK-GL poleg vizualnega nadzora nivoja zagotavljajo tudi električni signal, ko raven tekočine doseže nastavljeno raven posega. Električno krmiljenje ravni je mogoče uporabiti pri vseh izvedbah HCK. od izvedbe s 127-mm razdaljo med središčema izvrtin, pri čemer se vedno ohrani vidnost ravni tekočine tudi iz stranskih položajev.
V najvišjem položaju mora biti držalo senzorja za pravilno preklapljanje nameščeno vsaj 45 mm pod osjo vijaka visoke ravni (slika 2).
V najnižjem položaju je raven tekočine, ki določa preklop električnega tokokroga, približno 55 mm nad osjo spodnjega vijaka za dovod tekočine (podatki se nanašajo na mineralno olje tipa CB68, v skladu z ISO 3498, temperatura 23 °C) (slika 2).
Nosilec senzorja je nameščen levo glede na os kazalnika, Vendar ga je po potrebi mogoče namestiti tudi desno. Priključek je mogoče pri napeljavi obračati po 90° v štiri položaje.
Za pravilno montažo glejte Opozorila.
V primeru uporabe podaljška s kotnim priključkom je smer izhoda kabla prikazana na sliki 3.
Navodila za sestavljanje kompleta
- Odstranite pritrdilno sponko kazalnika (slika 4).
- Namestite držalo nosilca senzorja (slika 5).
- Vstavite plovec z napisom »up« ali kroglastim koncem, obrnjenim navzgor, in ponovno namestite pritrdilno sponko na svoje mesto (slika 6). Za pravilno inicializacijo mora plovec prehajati skozi položaje senzorjev.
- Nosilec v želenem položaju pritrdite z vijakom (slika 7).
- Kazalnik namestite na rezervoar s pomočjo distančnikov, ki so priloženi (če gre za rezervoar iz feromagnetnega materiala, je to potrebno zaradi preprečevanja interakcij med magnetom in kovinsko maso) (slika 8).
- Če so stene rezervoarja tanke in zato ni mogoče izdelati navojnih izvrtin, uporabite priložene matice (največja debelina vrat = 2 mm) (slika 9).
- Bipolarni priključek namestite po tem, ko ga ožičite (izhod DIN 43650 C) (slika 10).
Navodila za montažo priključka z dvema nožicama
- Odstranite priključek z držala nosilca senzorja tako, da odvijete aksialni nastavitveni vijak, odstranite nosilec kontaktov in po potrebi odvijete kabelsko uvodnico.
- Kabel vstavite v priključek in žice povežite s sponkami držala kontakta.
- Sestavite tako, da pritisnete nosilec kontaktov v priključek (nosilec kontaktov lahko zavrtite po 90° v štiri položaje, da je priključek različno orientiran).
- Ponovno privijte priključek na držalo senzorja z aksialnim nastavitvenim vijakom in nato zategnite kabelsko uvodnico.
| Električne lastnosti senzorja ravni | |
|---|---|
| Napajanje | AC/DC |
| Električni kontakti | NO – normalno odprt |
| NC – normalno zaprt | |
| Največja uporabna napetost | DIN 230 Vdc / Vac |
| KN max 30 Vdc / Vac | |
| Voltage range (Type KN) | <30 Vac, <30 Vdc |
| Največji tok (CC CA) | 2 A |
| Največja komutacijska moč | 40 W / VA |
| Kabelska uvodnica (izvedba s priključkom DIN) | Pg 7 (za kable z ovojem Ø 6 ali 7 mm) |
| Presek vodnikov (izvedba s priključkom DIN) | Max. 1.5 mm2 |
| Tega indikatorja ne nameščajte v bližini magnetnih polj. | |
