Izvedba
Pokrov
Termoplast (poliamid, PA), črna (RAL 9005), mat, lasersko gravirani grafični simboli.
Navojni nastavek
Umetna masa termoplast (poliamid, PA), z zaščito pred brizganjem in šestrobno matico, črna, pol-mat.
Tesnilni obroč
Ploska podložka iz sintetične gume NBR.
Nadtlačni ventil
Termoplast z gumo NBR (perbunan), tesnilni obroč
Vzmet iz plemenitega jekla, odpira se od 350 mbar ali 0,700 bar.
Zračni filter
Poliester z velikostjo filtriranja 3 µm (učinkovitost > 98 %).
Standardne izvedbe

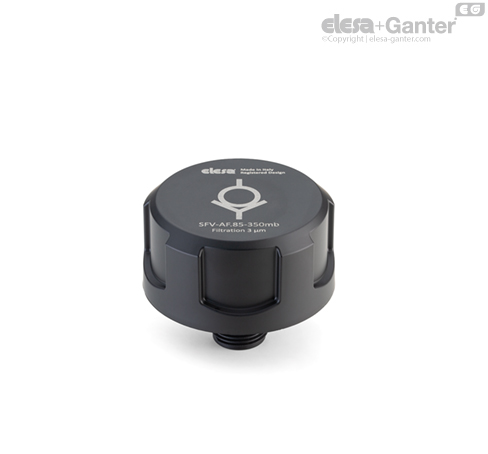

- SFV-AF-350MB: Ventil se odpre, ko tlak preseže 0,350 bar (odpre se pri 350 mb).
- SFV-AF-700MB: Ventil se odpre, ko tlak preseže 0,700 bar (odpre se pri 700 mb).
Najvišja neprekinjena obratovalna temperatura
100°C.
Opomba
Funkcije
Odzračevalni vijaki SFV-AF (registrirana zasnova) so primerni za vse vrste uporabe (motorji gonil, variatorji ali kompresorji), pri katerih tlak v rezervoarju ne sme preseči določene vrednosti (350 ali 700 mb).
Tesnilni disk preprečuje onesnaženje olja od zunaj (prah), zato zračni filter ni potreben. Hkrati zagotavlja, da olje ne uhaja, še zlasti pri silovitem gibanju (brizganje olja) ali med prevozom.
Tesnilni ventil (pri normalnem tlaku je zaprt), da se ne prilepi na tesnilni obroč in ohranja odpiralni tlak.
Odzračevalni viaki SFV-AF imajo posebno notranjo geometrijo, ki preprečuje iztekanje tekočine na prosto, tudi v primeru močnega curka tekočine.
Šestrobni profil na navojnem priključku omogoča prenos večjega zateznega momenta s ključa na pokrovček, pri čemer se zagotovi boljša kompresija tesnila.
Tehnični podatki
Zračni tok različnih izvedb prezračevalnih pokrovov je mogoče odčitati na diagramu, nanaša pa se na razliko med notranjim in zunanjim tlakom.
