Main specification
Material
- Pokrov: jeklena pločevina s kromirano površino.
- Prirobnica: pocinkana jeklena pločevina.
- Bajonet in prirobnica z bajonetom: pocinkana jeklena pločevina.
Tesnilni obroči
Trije ploščati tesnilni obroči iz sintetične gume NBR.
Nadtlačni ventil
Tehnopolimer s tesnilnim obročem iz sintetične gume NBR in vzmetjo iz plemenitega jekla.
Set at around 0.350 bar (on request 0.700 bar).
Sesalni ventil
Tesnilni disk iz tehnopolimera s tesnilnim obročem iz sintetične gume NBR in vzmetjo iz plemenitega jekla.
Nastavljeno na približno 0,030 bar.
Zračni filter v obliki obroča
PU-pena 10 µ ali 40 µ.
Košara za filtriranje
galvanizirano jeklo ali termoplast (polipropilen, PP), črna.
Varnostna veriga
Medenina
Standardne izvedbe
- SMW-BA-F10-FRB+CM: finost filtra 10 µ, jeklena košara.
- SMW-BA-F40-FRB+CM: finost filtra 40 µ, jeklena košara.

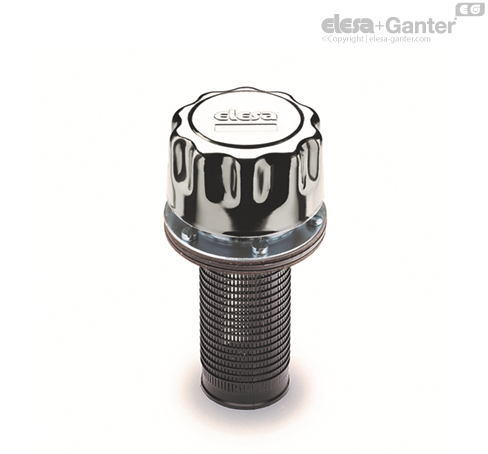

- SMW-BA-F10-FRB+C: finost filtra 10 µ, košara iz termoplasta.
- SMW-BA-F40-FRB+C: finost filtra 40 µ, košara iz termoplasta.
Montaža
SMW.80: Pritrditev s 6 vijaki z ravno zarezo, M5 x 12, pocinkano jeklo, vključeno v obseg dobave.
Najvišja neprekinjena obratovalna temperatura
100°C.
Opomba
Funkcije in uporabe
Prezračevalni pokrovčki z dvojnim ventilom SMW.BA z bajonetnim nastavkom ustvarijo tlačno komoro tik nad ravnjo olja v okviru danih mejnih pogojev, da se prepreči kakršna koli deformacija rezervoarja.
Prednosti:
- zmanjšuje prostornino dovoda zraka v rezervoarju in ohranja tekočino in filter čista;
- izboljša delovanje sesalne črpalke v delovnih pogojih in zmanjša pojav kavitacije;
- preprečuje uhajanje tekočine, kadar je sistem del mobilne enote;
- zmanjšuje penjenje tekočine.
Tehnični podatki
Raven pretoka zraka za različne izvedbe prezračevalnih pokrovčkov je mogoče odčitati z diagrama na podlagi razlike zračnega tlaka v rezervoarju in zunaj njega. Preskusi so bili izvedeni brez filtracijske košare.
Working in an hydraulic circuit
Other executions
Posebne verzije na zahtev
Z merilno palico za merjenje ravni tekočine (največ 80 mm).
