Izvedba
Material
- Pokrov: jeklena pločevina s kromirano površino.
- Prirobnica: pocinkana jeklena pločevina.
- Navojni priključek (spodnji del): jeklo, pocinkano
Tesnilni obroč
Ploska podložka iz sintetične gume NBR.
Nadtlačni ventil
Tehnopolimer s tesnilnim obročem iz sintetične gume NBR in vzmetjo iz plemenitega jekla.
Set at around 0.350 bar (on request 0.700 bar).
Sesalni ventil
Tesnilni disk iz tehnopolimera s tesnilnim obročem iz sintetične gume NBR in vzmetjo iz plemenitega jekla.
Nastavljeno na približno 0,030 bar.
Zračni filter v obliki obroča
PU-pena 10 µ ali 40 µ.
Standardne izvedbe
- SMW-F10: Z enoto filtriranja 10 µ.

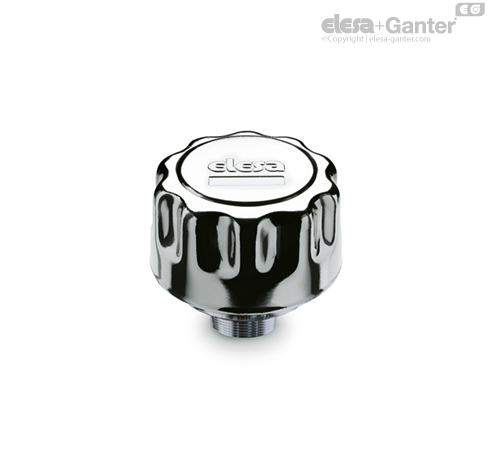

- SMW-F40: finost filtra 40 µ.
Najvišja neprekinjena obratovalna temperatura
100°C.
Opomba
Funkcije in uporabe
Double-valve breather cap SMW. creates a pressure plenum chamber right above the oil level within given limit conditions in order to avoid any reservoir deformation.
Prednosti:
- zmanjšuje prostornino dovoda zraka v rezervoarju in ohranja tekočino in filter čista;
- izboljša delovanje sesalne črpalke v delovnih pogojih in zmanjša pojav kavitacije;
- preprečuje uhajanje tekočine, kadar je sistem del mobilne enote;
- zmanjšuje penjenje tekočine.
Tehnični podatki
Zračni tok različnih izvedb prezračevalnih pokrovov je mogoče odčitati na diagramu, nanaša pa se na razliko med notranjim in zunanjim tlakom.
Working in an hydraulic circuit
Other executions
Posebne verzije na zahtev
Z merilno palico za merjenje ravni tekočine.
