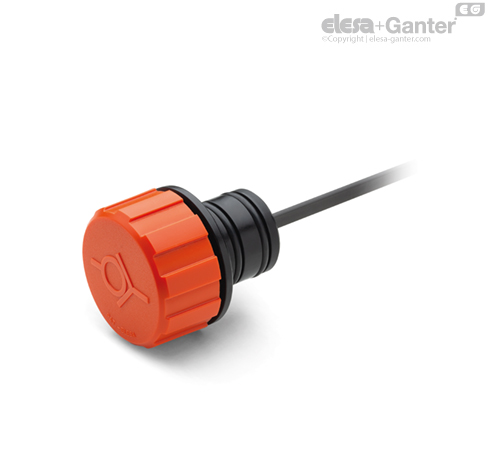

Izvedba
Pokrov
Termoplast iz poliamida (PA), RAL 2004 oranžna, pol-matirana obdelava, grafični simbol ventila.
Montaža
Tehnopolimer na osnovi poliamida (PA), črne barve, polmatiran zaključek.
Tesnilni obroči
Dva tesnilna obroča iz sintetične gume NBR.
Tesnilna podložka
Termoplast z gumo NBR (Perbunan), tesnilni obroč
Vzmetni
Plemenito jeklo.
Ploska merilna palica
Ploski presek, fosfatizirano jeklo.
Na zahtevo in za zadostna naročila je mogoče merilno palico dobaviti v različnih dolžinah in/ali z oznakami najvišje in najnižje ravni.
Standardne izvedbe
- TP-SV-10mb+a: Ventil (tesnilna podložka) se odpre, ko tlak preseže 0,010 bar (pri nastavitvi 10 mb).
- TP-SV-100mb+a: Ventil (tesnilna podložka) se odpre, ko tlak preseže 0,100 bar (pri nastavitvi 100 mb).
Najvišja neprekinjena obratovalna temperatura
80°C.
Opomba
Funkcije in uporabe
Zaradi vtičnega priključka ni potrebno privijanje in odvijanje, kar omogoča hitro namestitev. Za dimenzije montažne odprtine glejte sliko 1. Luknja mora imeti s 45-stopinjsko poglobitev.
Odzračevalni vijaki TP-SV+a s tesnilno podložko se odzračijo po doseganju (nizkega) nadtlaka v rezervoarju 10 ali 100 mbar.
Tesnilni disk preprečuje onesnaženje olja od zunaj (prah), zato zračni filter ni potreben. Hkrati zagotavlja, da olje ne uhaja, še zlasti pri silovitem gibanju (brizganje olja) ali med prevozom.
Tesnilna podložka je prevlečena s teflonom, da se ne prilepi na tesnilni obroč in ohranja odpiralni tlak.
Izdelek je zasnovan za sproščanje rahlega nadtlaka. Tlak v rezervoarju ne sme presegati 200 mbar v optimalnih pogojih glede na čistočo montažne odprtine in pri sobni temperaturi.
Tehnički podaci
Pretok zraka za vsak model lahko določite iz grafa, ki izračunava razliko med tlakom v rezervoarju in zunaj njega.
