Izvedba
Material
Termoplast (poliamid, PA):

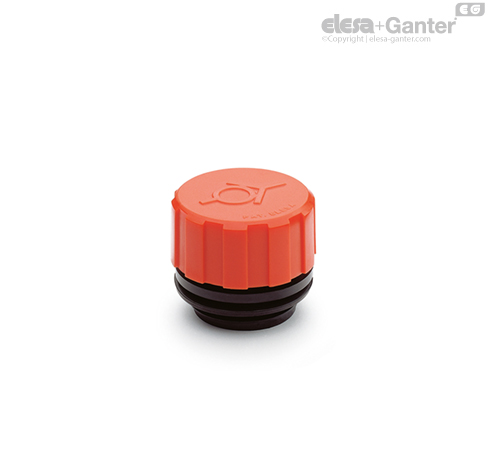

Pokrov (zgornji del): RAL 2004 oranžna, mat, z grafičnim simbolom „ventil“
Navojni priključek z zaščito pred brizganjem: črn, pol-matiran.
Tesnilni obroč
Ploska podložka iz sintetične gume NBR.
Nadtlačni ventil
Termoplast z gumo NBR (Perbunan), tesnilni obroč
Vzmet iz plemenitega jekla, odpira se od 350 mbar ali 0,700 bar.
Najvišja neprekinjena obratovalna temperatura
100° C.
Standardne izvedbe
- SFV-AP-350MB: Ventil se odpre, ko tlak preseže 0,35 bar (odpre se pri 350 mb).
- SFV-AP-700MB: Ventil se odpre, ko tlak preseže 0,700 bar (odpre se pri 700 mb).
Opomba
Funkcije in uporabe
Odzračevalni vijaki SFV-AP s tesnilno podložko se odzračijo po doseganju (nizkega) nadtlaka v rezervoarju 350 ali 700 mbar.
Tesnilni disk preprečuje onesnaženje olja od zunaj (prah), zato zračni filter ni potreben. Hkrati zagotavlja, da olje ne uhaja, še zlasti pri silovitem gibanju (brizganje olja) ali med prevozom.
Tesnilni ventil (pri normalnem tlaku je zaprt), da se ne prilepi na tesnilni obroč in ohranja odpiralni tlak.

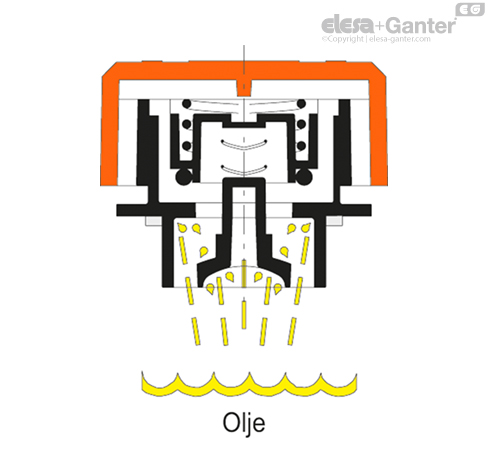

Odzračevalni pokrovi SFV-AP imajo posebno notranjo geometrijo, ki preprečuje uhajanje tekočine navzven, tudi v primeru močnega curka tekočine.
Tehnički podaci
Zračni tok različnih izvedb prezračevalnih pokrovov je mogoče odčitati na diagramu, nanaša pa se na razliko med notranjim in zunanjim tlakom.
