Izvedba
Material
S steklenimi vlakni ojačan termoplast, poliamid (PA), certifikat UL-94 V0, samougasljiv, črna.
Monostabilno električno stikalo z gumbom
Priprava je zasnovana za normalno odprt kontakt (NO) in normalno zaprt kontakt (NC).
Funkcijo spremenite s pritiskom na modri gumb (monostabilni kontakt).
Led
Rdečo in zeleno LED diodo je mogoče konfigurirati prek zunanjega logičnega vezja za prikaz stanja stikala.
Območje napetosti 24 V= ± 15 %
Pokrov vijaka
Umetna masa termoplast, sivo-črna, mat. Dobavljeno montirano, demontaža z izvijačem
Zaščitni razred IP
Zaščitni razred IP65, v skladu z EN 60529.
Standardne izvedbe
Prehodna izvrtina za vijake s cilindrično glavo in šestrobim nastavkom.
- EBR-SWM-B-C: Priključek, pocinkano jeklo, 8-polni M12x1, priključek spodaj
- EBR-SWM-L-C: Priključek, pocinkano jeklo, 8-polni M12x1, stranski priključek levo.
- EBR-SWM-R-C: Priključek, pocinkano jeklo, 8-polni M12x1, stranski priključek desno.
8-polni kabel UL: AWG22 RAL9005 PVC UL AWM, model 1569/2517.

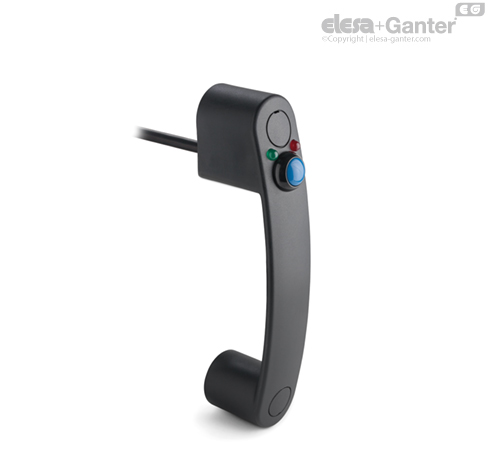

- EBR-SWM-B-F2.5: 8-polni kabel, dolžina 2,5 m, priključek spodaj.
- EBR-SWM-B-F5: 8-polni kabel, dolžina 5 m, priključek spodaj.
- EBR-SWM-L-F2.5: 8-polni kabel, dolžina 2,5 m, stranski priključek levo.
- EBR-SWM-L-F5: 8-polni kabel, dolžina 5 m, stranski priključek levo.
- EBR-SWM-R-F2.5: 8-polni kabel, dolžina 2,5 m, stranski priključek desno.
- EBR-SWM-R-F5: 8-polni kabel, dolžina 5 m, stranski priključek desno.
Opomba
Funkcije in uporabe
Ti ročaji se navadno uporabljajo na strojih ali zaščitnih napravah.
LED-diode je mogoče konfigurirati prek zunanjega logičnega vezja tako, da prikazujejo trenutno stanje gumba. Primer uporabe: Ko stroj deluje, sveti rdeča LED-dioda, zelena pa ne sveti. S pritiskom na gumb operater zahteva dostop do varovanega območja. V tem primeru se prižge zelena LED-dioda, rdeča pa se izklopi.
Mehanska življenjska doba gumba je 1 x 106 stikalnih ciklov.
Izdelek je bil izdelan v skladu s standardi EN60947-1:2007 +A1:2021 +A2:2014 EN 60947-5-1:2017. Oznaka CE je vidna na eni strani ročaja.
Če se kot razširitev uporablja kotni vtič, je izhod kabla prikazan na sliki 1.
Ročaji EBR-SWM se lahko kombinirajo z ročaji EBR.
Tehnički podaci
Natezna trdnost in udarna trdnost: vrednosti F1, F2, L1 in L2, navedene v preglednici, so bile pridobljene med preskusi lomljenja, ki so bili izvedeni z ustrezno dinamometrično opremo pod preskusnimi pogoji, prikazanimi na sliki, in temperaturi okolice.
| Električne lastnosti |
| Moč | Območje napetosti | Preklopni tok | Najv. število stikalnih ciklov |
| Uporovni | 28 Vdc | 4 A | 25000 |
| Uporovni | 115 Vac, 60 Hz | 1 A | 25000 |
| Induktivno | 28 Vdc | 2 A | 25000 |
| DWV | 1050 Vrms | - | - |
| Logična raven | 5 Vdc | 10 mA | 1 x 106 |
| Prilagojeni tok kratkega stika: 1000 A |
*Za različico s priključkom je največja dovoljena napetost 24 V in največji dovoljeni tok 2 A.
Dodatki
Dodatna oprema na zahtevo
FC-M12x18-polni kabel s priključkom M12, dolžine 5 ali 10 metrov
