Izvedba

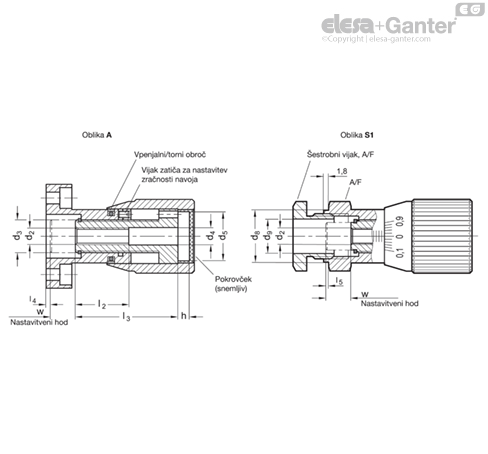

- A: pritrdilna izvrtina vzporedna z osjo vretena
- B: pritrdilna izvrtina pravokotna na os vretena
- S1: montaža s šestrobnim vijakom
- SR: skala 0,1 – 0,9, 50 delitev, vrednost narašča z vrtenjem v desno
- SL: skala 0,1 – 0,9, 50 delitev, vrednost narašča z vrtenjem v levo
Jeklo
Aluminij
eloksiran, črna barva
Jeklo
pocinkano, modro pasivirano
Informacije
Vrtljivi gumbi z nastavitvenim vretenom GN 727 omogočajo natančno nastavitev oz. pozicioniranje, npr. fiksnega omejevalnika. Navoj vretena je brez zračnosti.
Skale so popolnoma odporne proti obrabi; laserski postopek ustvarja zelo berljiv kontrast številk in znakov.
Svetlo siv pokrovček pokriva pritrdilne elemente ter štrleče ali umaknjene gredi.
Glede postavitve črt, poteka številk, položaja številk in zaporedja številk na skali uporabite navodila v »Pravilno naročilo skale« .
Dodatne mere s tehničnimi podrobnostmi
